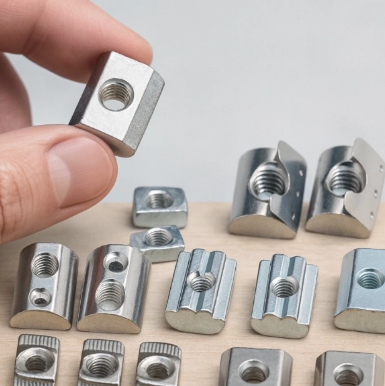

Écroies T-Slot (noix en forme de T) - Guide amélioré

Pour quels noix de TT T sont utilisées

Les écrous à rainure en T fixent les composants aux rainures en T dans les tables de machines, les établis et les profilés modulaires en aluminium. Ils permettent un positionnement rapide et reproductible des pinces, supports, capteurs, protections et autres matériels sans perçage ni soudage. Domaines communs :

• Machines-outils et accessoires (usage intensif) — serrage sur les tables de travail et les plaques de base

• Automatisation et fabrication (usage léger à moyen) — cadres, protections, convoyeurs, porte-outils

• Ateliers et laboratoires — gabarits réglables, bancs, configurations de test

• Mobilier et enceintes modulaires — étagères, racks, cadres reconfigurables

Avantages clés : modularité, reconfiguration rapide et réutilisation des composants.

Normes et terminologie (corrigées)

N'utilisez pas de normes relatives aux boulons hexagonaux ou aux fixations structurelles pour juger de la conformité Pour les systèmes à rainure en T, utilisez : des écrous à rainure en T.

Écosystème de table machine (robuste / accessoires)

• DIN 650 — Rainures en T dans les tables de machines (dimensions des fentes)

• DIN 508 — Écrous en T pour tables de machines

• DIN 787 — Boulons à tête en T (à tête de marteau)

Écosystème de profil en aluminium (cadres de service léger-médium / modulaire)

• Défini par largeur de fente (par exemple, 6/8/10 mm) et série (série 20/30/40/45).

Chaque marque (par exemple Bosch Rexroth, ITEM, Misumi, 80/20) publie ses propres données de compatibilité. Certaines marques proposent également des séries fractionnaires (pouces) avec des filetages UNC – confirmez toujours avec les fiches techniques de la marque.

Comment fonctionnent les noix T-Slot

Deux mécanismes communs:

• Fin dans — Insérez à partir de l'extrémité ouverte de la fente en T ; généralement aucune rotation n’est requise. Largement utilisé sur les tables de machines et les montages lourds (type DIN 508).

• Drop-in/roll-in (tour de 90°) — Insérez n'importe où le long de l'ouverture de la fente et faites pivoter de 90° pour que la tête repose sur les épaulements de la fente. Commun pour les profilés en aluminium.
  Souvent disponible avec des billes à ressort ou des ressorts à lames qui fournissent une légère précharge pour maintenir la position pendant l'assemblage.

Les écrous T-Slot distribuent une charge via leur large roulement de tête sur les épaules à sous. L'ajustement correct empêche le virage et le retrait lorsque le boulon d'accouplement est resserré.

Matériaux et traitements de surface (précis)

• Acier au carbone/allié — Haute résistance ; pour les boulons, se référer aux classes de propriétés ISO 898-1 8.8 / 10.9 / 12.9 ; pour les écrous, se référer à la norme ISO 898-2 classes 8/10/12 selon le cas. Utilisez des revêtements de zinc, de zinc-nickel, de zinc lamellaire (par exemple de type Dacromet), un placage au nickel ou similaire pour la protection contre la corrosion.

• Acier inoxydable (A2/A4) — Excellente résistance à la corrosion, résistance modérée (par exemple, A2-70, A4-70/80 ; surveillez le grippage, envisagez un anti-grippage selon la norme ISO 3506-1/-2). '70/80' désigne la résistance à la traction minimale en dizaines d'unités MPa (par exemple, 70 → 700 MPa).

• Alliages d'aluminium — Légers et résistants à la corrosion, mais moins résistants que l'acier ; adapté aux travaux légers et aux reconfigurations fréquentes.

• Note technique : L'aluminium solide est difficile à enflammer, mais les poudres d'aluminium sont combustibles ; ne revendiquez pas « incombustible » comme motif de sélection.

Applications et notes d'assemblage

• Machines-outils/accessoires : Préférer les écrous en T DIN 508 + les boulons en T DIN 787, montage par l'extrémité ; utilisez des blocs de localisation/des packs de rondelles pour contrôler le contact et éviter d'endommager les fentes. Serrez avec une clé dynamométrique selon les fiches de processus.

• Automatisation et cadres en aluminium : les écrous à insertion/roulage avec billes à ressort améliorent le prépositionnement et la manipulation. Utilisez du frein-filet ou un verrouillage mécanique pour les applications sujettes aux vibrations ; pré-position, puis couple final.

• Configurations d'atelier : utilisez des écrous en T pour monter les pinces, les butées et les porte-outils ; les mises en page peuvent être reconfigurées rapidement sans perçage.

Tableau de décision de sélection (utilisation dans la pratique)

Flux de décision rapide

1. Choisissez l'écosystème

• Table de machine / fixation lourde → chemin DIN 650 + DIN 508

• Cadre profilé en aluminium → largeur de fente / série + compatibilité de marque

2. Choisissez la méthode d'installation

• Peut charger depuis l'extrémité de l'emplacement → End-in

• Doit être inséré à mi-portée / post-assemblage → Drop-in/roll-in (90°) ; envisager des variantes à ressort-boule/lame-ressort

3. Faites correspondre la charge et la force

• Lumière (capteurs, capots) : aluminium ou inox, résistance modérée

• Medium (protections, stations) : acier au carbone, classe de propriété ~8 (boulon 8,8 + écrou classe 8)

• Lourd (serrage/fixations) : acier au carbone/allié, boulon 10,9/12,9 et écrou classe 10/12 respectivement, soumis aux limites de diamètre définies dans la norme ISO 898-2. Vérifiez toujours la capacité de l'épaulement de l'emplacement.

4. Faites correspondre le fil à la largeur/série de fente (points de départ ; confirmer avec les données de la marque)

• Fente de 6 mm → M4–M5

• Fente de 8 mm → M5–M6

• Fente de 10 mm → M6–M8

• Série 45 (souvent fente de 10 mm) → M8 – M10

5. Environnement et corrosion

• Humide/extérieur/chimique → revêtements inoxydables ou hautes performances sur acier ; atténuer les couples galvaniques (par exemple, rondelles isolantes) lors de l'assemblage de métaux différents.

6. Verrouillage et entretien

• Vibration → frein-filet de résistance moyenne ou verrouillage mécanique ; définir les intervalles de resserrage




Liste de contrôle de compatibilité

· Géométrie de la fente (largeur, profondeur, lèvre/chanfrein) par rapport à la géométrie de la tête d'écrou en T

· Appariement série et filetage (par exemple, série 40, fente de 10 mm avec M8 ; certains systèmes fractionnés utilisent UNC)

· Mélange multimarque → vérifier avec les fiches techniques de profil et faire un essai d'ajustement

· Vérifiez le dégagement avec les curseurs, les équerres, les bandes de recouvrement, etc.

Tableau de couple de référence

Les valeurs sont illustratives et doivent être limitées par la capacité de l'épaule de l'emplacement et la documentation du fabricant de profil / table.
Ensemble sec, pas grossier, noix en T en carbone avec boulon en acier assorti; Valeurs de règle de jeu pour la planification préliminaire des processus. Avec des lubrifiants ou des revêtements à faible friction, réduisez le couple pour la même force de serrage.

Conseils supplémentaires:

· Suppose un facteur de friction K≈0,20 (sec). Avec des lubrifiants ou des revêtements à faible friction, réduisez le couple en conséquence.

· Pour les joints en acier inoxydable, commencez avec un couple inférieur d'environ 20 à 30 % et utilisez un serrage par étapes avec un anti-grippage pour atténuer le grippage.

· Utilisez un facteur de sécurité ≥ 2 pour la force de serrage par rapport à l'arrachement/cisaillement dans des environnements de vibrations ou de chocs.

· Ne serrez jamais uniquement sur la résistance du boulon – vérifiez le roulement à épaulement de la fente, l'arrachement et la déformation locale du profilé/de la table.

Limitations et pièges

· La capacité de charge est limitée par la résistance de l'écrou en T et par le roulement/arrachement de l'épaulement de la fente. Vérifiez toujours les deux.

· La compatibilité varie selon les marques, même avec le même nom de « série » (profondeur de fente, forme de lèvre, chanfreins).

· Les vibrations peuvent détendre les articulations ; planifier un nouveau serrage et envisager un frein-filet ou un verrouillage mécanique.

· La contamination de la surface (huile sur les faces du roulement) réduit la tenue par friction : gardez les faces de contact propres.

Meilleures pratiques de maintenance

· Brossez ou aspirez régulièrement les copeaux/poussières des fentes.

· Inspecter et resserrer à intervalles définis (en particulier sur les équipements vibrants).

· Remplacez le matériel qui présente des signes de grippage, de frottement, de corrosion ou de dommages à l'épaulement (ne réutilisez pas les écrous en T déformés).

· En cas de service corrosif ou extérieur, spécifiez des revêtements inoxydables ou hautes performances et envisagez une isolation diélectrique là où des couples galvaniques peuvent se produire.

FAQ (correct et concis)

Q1 : Comment sélectionner un écrou à rainure en T ?

Confirmer l'écosystème (DIN 650/508 par rapport à la série de profils/largeur de fente) → choisir la méthode d'installation (en bout ou encastrable/enroulable) → choisir le matériau et la résistance en fonction de la charge → vérifier la capacité de l'épaulement de la fente et régler le couple à partir du tableau de référence/des conseils du fabricant.

Q2 : Puis-je mélanger les marques ?

Parfois, mais seulement après avoir vérifié les détails de la géométrie des fentes et effectué un essai d'ajustement. Des différences mineures peuvent entraîner une mauvaise assise ou une défaillance prématurée.

Q3 : Ai-je besoin d’outils spéciaux ?

Les cadres en aluminium n'ont généralement besoin que de clés hexagonales ; les fixations de la table de la machine doivent être serrées avec une clé dynamométrique aux valeurs de processus définies.

Référence rapide: quand utiliser le type

· Écrous en T d'extrémité (type DIN 508) — répétabilité et résistance les plus élevées sur les tables de machines ; nécessitent un accès à l’extrémité de l’emplacement.

· Écrous en T à insérer/à enrouler — idéaux pour les ajouts post-assemblage ou l'accès restreint dans les cadres en aluminium.

· Variantes à ressort-bille/lame-ressort — accélèrent l'assemblage et aident à maintenir la position avant le serrage final.
