Description du produit

Article 4

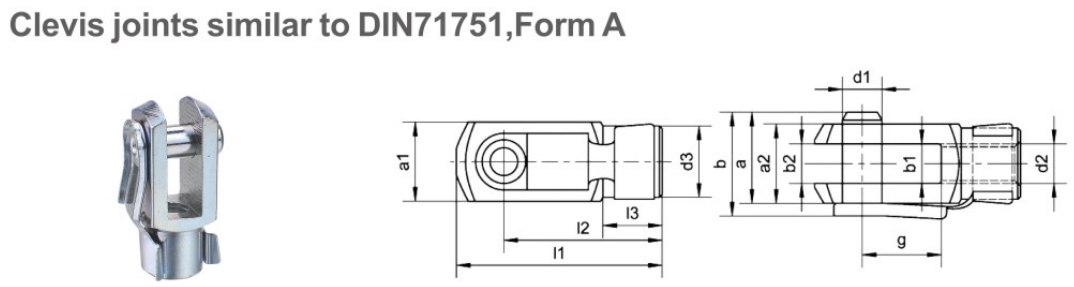

Articulations à chape DIN71751, forme A
Article	d1 H9	d2	g ±0,5	a	a1 h11	a2 +0,5 -0.2	b	b1 B13	b2 +0,7 +0,15	l1 ±0,5	l2 ±0,4	l3 ±0,2	Poids (g/pièce)
A4x8	4	M4x0.7	8	9.5	8	8	11	4	4	21	16	6	6
A5x10	5	M5x0.8	10	12	10	10	13.5	5	5	26	20	7.5	12
A5x20	5	M5x0.8	20	12	10	10	13.5	5	5	36	30	7.5	16
A6x12	6	M6x1	12	14	12	12	16	6	6	31	24	9	20
A6x24	6	M6x1	24	14	12	12	16	6	6	43	36	9	26
A8x16	8	M8x1,25	16	19	16	16	21.5	8	8	42	32	12	48
A8x32	8	M8x1,25	32	19	16	16	21.5	8	8	58	48	12	66
A10x20	10	M10x1,5	20	23	20	20	26	10	10	52	40	15	93
A10x40	10	M10x1,5	40	23	20	20	26	10	10	72	60	15	136
A12x24	12	M12x1,75	24	28	24	24	31	12	12	62	48	18	154
A12x48	12	M12x1,75	48	28	24	24	31	12	12	86	72	18	210
A14x28	14	M14x2	28	31	27	27	34	14	14	72	56	22.5	225
A14x56	14	M14x2	56	31	27	27	34	14	14	101	85	22.5	309
A16x32	16	M16x2	32	36	32	32	39	16	16	83	64	24	351
A16x64	16	M16x2	64	36	32	32	39	16	16	115	96	24	485
A20x40	20	M20x2,5	40	45	40	40	50	20	20	105	80	30	680

* Norme : chape DIN71751, avec boulon ES.

*Les articulations à chape sont constituées d'une chape DIN71752 et d'une goupille à ressort assemblées ensemble.

*Il y a des éléments 'FG' dans le tableau qui ont les mêmes dimensions, uniquement avec des filetages à pas fin, tels que A8x16FG, A8x32FG, A10x20FG, A10x40FG, etc.

*Des fils de gauche ou des fils spéciaux sont disponibles.
