Description du produit

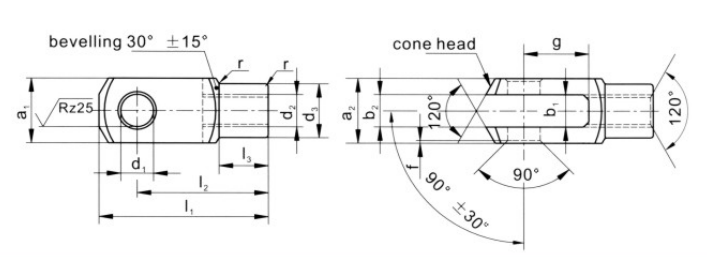

Chapes/étriers DIN71752/ISO8140, version acier G
Article	d1 H9	d2	g ±0,5	a1 h11	a2 -0,2/ +0,5	b1 B13	b2 +0,7 +0,15	d3 ±0,3	f ±0,2	l1 ±0,5	l2 ±0,4	l3 ±0,2	r	Poids (g/pièce)
G4x8	4	M4	8	8	8	4	4	8	0.5	21	16	6	0.5	5
G4x16	4	M4	16	8	8	4	4	8	0.5	29	24	6	0.5	7
G5x10	5	M5	10	10	10	5	5	9	0.5	26	20	7.5	0.5	9
G5x20	5	M5	20	10	10	5	5	9	0.5	36	30	7.5	0.5	13
G6x12	6	M6	12	12	12	6	6	10	0.5	31	24	9	0.5	15
G6x24	6	M6	24	12	12	6	6	10	0.5	43	36	9	0.5	21
G8x16	8	M8	16	16	16	8	8	14	0.5	42	32	12	0.5	37
G8x32	8	M8	32	16	16	8	8	14	0.5	58	48	12	0.5	54
G10x20	10	M10	20	20	20	10	10	18	0.5	52	40	15	0.5	74
G10x40	10	M10	40	20	20	10	10	18	0.5	72	60	15	0.5	116
G12x24	12	M12	24	24	24	12	12	20	0.5	62	48	18	0.5	121
G12x48	12	M12	48	24	24	12	12	20	0.5	86	72	18	0.5	175
G14x28	14	M14	28	27	27	14	14	24	1	72	56	22.5	1	178
G14x56	14	M14	56	27	27	14	14	24	1	101	85	22.5	1	258
G16x32	16	M16	32	32	32	16	16	26	1	83	64	24	1	282
G16x64	16	M16	64	32	32	16	16	26	1	115	96	24	1	411

*Tolérance de l'emplacement b2 : B13 est pour G4x8-G10x20 tandis que +0,15/0,7 est pour G10x40 ci-dessus.

*Il y a des éléments 'FG' dans le tableau qui ont les mêmes dimensions, uniquement avec des filetages à pas fin, tels que G8x16FG, G8x32FG, G10x20FG, G10x40FG, etc.

*Les filetages à gauche sont disponibles ainsi que les chapes non standard selon les dessins du client.

Alternative : acier inoxydable 304,316 ou aluminium
