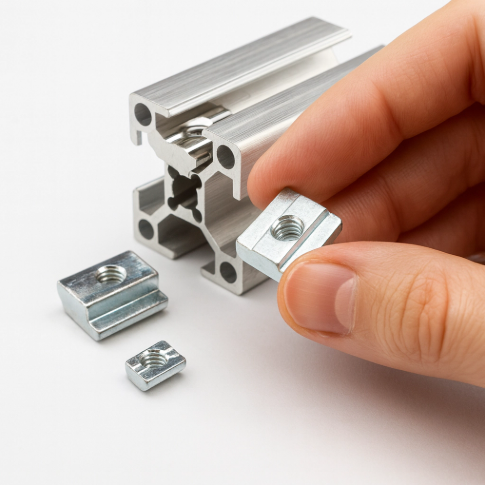

Comment insérer des écrous en T-slot

Vous pouvez insérer des écrous en T-slot en glissant, en les roulant ou en les déposant dans le canal T-Slot d'une extrusion d'aluminium, puis en fixant avec les boulons ou vis corrects. L'utilisation du type d'écrou droit, du couple correct et des bonnes habitudes d'installation gardent les assemblages sûrs et durables. Pour les luminaires inhabituels ou les attaches spéciales, vous pouvez contacter Wuerd pour l'assistance de l'application.

Principaux à retenir

· Outils d'étape et pièces d'abord. Des constructions plus rapides, moins d'erreurs.

· Faire correspondre les séries et le fil de l'écrou à l'emplacement. Mauvaise taille = articulations ou dégâts faibles.

· Utilisez le type de noix du bon pour le travail (alimentation finale, rouleau, tête de marteau / drop-in / quart-tour).

· Serrer au couple raisonnable. Trop peu = desserrer; trop = dommages à l'emplacement.

· Inspectez périodiquement l'usure, l'alignement et la perte de collision - ré-couples au besoin.

· Besoin de caisses de bord ou de douanes? Demandez à Wuerd des conseils et du matériel spécial.

Ce dont vous avez besoin

Terminologie importante:

· Les noix de T-slot fonctionnent à l'intérieur des extrusions en aluminium.

· Les panneaux en bois / MDF utilisent des noix en T (à pont) ou des inserts filetés - ils ne sont pas des noix de Table. Ce guide couvre les deux, mais les maintient clairement séparés.

Outils

Pour les extrusions en aluminium T-Slot

· Clés hexagonales / clés Allen

· Tourneurs (comme l'exige la tête de fixation)

· Ruban à mesurer, carré, outil de déburrication (pour les extrémités fraîchement coupées)

· Facultatif: maillet en caoutchouc (sièges légers uniquement, ne pas frapper les lèvres de l'emplacement), casier de fil (résistance moyenne), anti-seize (voir note), clé à couple, niveau

· Évitez les conducteurs / clés à impact. Utilisez des outils à main ou des conducteurs contrôlés par couple pour éviter les dommages excessives de la surface anodisée.

Pour les inserts en bois / MDF (pas aux noix de Table T)

· Drill + bits, bit de Forstner pour les contre-bases

· Bits de conducteur / tournevis

· Pinces, crayon / marqueur

· Acheter l'achat (contrôle de la poussière)

Astuce : une clé à couple est le moyen le moins cher de protéger vos fentes, écrous et boulons.

Matériaux (référence)

Recommandation forte: pour les joints structurels, choisissez des écrous en acier ou en Tlot T en acier inoxydable. Les écrous en aluminium sont légers mais portent plus rapidement et ont une résistance au fil inférieure - les réservez uniquement pour les applications légères et critiques.

Choisir le bon écrou T-Slot

Faites correspondre la série et le fil de machines à sous d'extrusion

· La largeur de l'emplacement (par exemple, 5/6/8/10 mm) doit correspondre au corps de l'écrou.

· La taille du fil (M3 - M10 typique) doit correspondre à votre boulon.

Référence rapide - Familles d'extrusion courantes (métrique / UE)

Remarque régionale: En Amérique du Nord, des systèmes comme 80/20 utilisent '10 séries / 15 séries ' avec des threads impériaux (par exemple, 1/4-20, 5 / 16-18). Confirmez toujours la fiche technique du fournisseur avant de mélanger le matériel métrique / impérial.

Choisissez le type d'écrou pour la séquence d'assemblage

· Fidage d'extrémité (rectangulaire standard) - La plus haute résistance, insérée à partir de l'extrémité du profil avant la fermeture des extrémités.

· Roll-in / Spring-ball - peut être ajouté n'importe où le long de la fente après la construction du cadre; Spring Ball aide à se dérouler.

· Hammer-Head / Drop-In / Quarter-Curn - Drop-In par le haut, puis tournez pour se verrouiller sous les lèvres (souvent environ 90 °; suivez l'instruction spécifique du fournisseur car les conceptions peuvent tourner moins ou plus exactement 90 °). Certains noix de rendez-vous incluent les marques d'orientation (flèches / gravures) - utilisez-les pour confirmer la direction de verrouillage.

· Variantes anti-rotation / dentelées - Résistez à la rotation et améliorez le transfert de charge.

Matériau et finition (pour les noix de TT))

REMARQUE GOUR: Boulon en acier inoxydable + écrou en acier inoxydable peut secouer à froid sous la charge. Utilisez anti-Seize et réduisez le couple de 20 à 30%.

Environnements extérieurs / durs: Pour atténuer la corrosion galvanique entre les profils en aluminium et la quincaillerie en acier / en acier inoxydable, utilisez des rondelles d'isolement / cales ou des revêtements de barrière / scellants aux interfaces, spécifiez plus de plateaux résistants à la corrosion ou des attaches en acier inoxydable, assurez une anodisation de haute qualité sur les profils et planifiez des inspections / maintiens périodiques.

Comment installer des écrous en T-slot

Étape 1 - Préparez la fente

· Les fins d'extrusion fraîchement coupées de déburr; Coupages à vide / Swarf des créneaux.

· Confirmer les séries de machines à sous et la taille des noix; Testez un ajustement lâche avant de charger des pièces.

· Malelet ATTENTION: Light Taps uniquement pour siège des pièces - ne martelez pas les lèvres d'écrou ou de fente pour éviter de claquer la couche anodisée ou de craquer les lèvres.

Panneaux de bois / MDF (pas d'écrous en T): percez le carrosserie du corps de l'insert; Utilisez un bit Forstner pour des contrebores propres. Installez les noix en T à broches de l'arrière ou des inserts filetés en bois de l'avant selon les spécifications du fabricant. Pour MDF, évitez la sur-conduite; Considérez la colle époxy / bois où il est recommandé d'améliorer la force de maintien. (Les inserts de la chaleur sont pour les thermoplastiques et ne conviennent pas au MDF.)

Étape 2 - Insérez l'écrou (sélectionnez votre type)

Fin de fin (rectangulaire standard)

1. Faites glisser l'écrou de l'extrémité ouverte de l'extrusion.

2. Positionner à peu près si nécessaire.

Roll-in / Spring Ball

1. Présentez l'écrou à l'ouverture de l'emplacement et roulez -le sous les lèvres.

2. La balle de printemps le maintient près de Flush pour un alignement plus facile.

Hammer-Head / Drop-In / Quarter-Wurn

1. Déposez l'écrou à travers l'ouverture de la fente.

2. Tournez à l'angle de verrouillage de la conception (généralement ~ 90 °; suivez le guidage du fournisseur) jusqu'à ce qu'il siège sous les deux lèvres et s'assoit à plat.

3. Si l'écrou a des marques d'orientation (flèche / ligne), alignez et tournez dans la direction de verrouillage indiqué.

Évitez de forcer un écrou mal assorti; Les fils déformés ou les lèvres endommagés affaibliront l'articulation.

Étape 3 - Aligner et assembler

· Placer le support / assiette.

· Insérez le boulon et démarrez les filetages à la main; Assurez-vous que l'écrou reste plat et ne tourne pas.

· Ajouter des rondelles si nécessaire pour protéger les surfaces et répartir la charge.

· Choix de la laveuse: préfèrent les rondelles plates à face étroite / compatibles en série pour éviter les interférences près des lèvres de l'emplacement et assurer des sièges complets.

· Soins de surface: les rondelles dentelées et les noix dentelées peuvent marquer de l'aluminium anodisé. Si les cosmétiques sont importants, préfèrent les rondelles plates + leclocker (ou les noix de balle à ressort) pour l'anti-rotation.

Étape 4 - Serrer en couple

· Serrez uniformément au couple cible (voir 'Guide de couple ' ci-dessous).

· Évitez les conducteurs / clés à impact pour prévenir le dépassement; Utilisez des outils à main ou des conducteurs contrôlés par couple.

· Vérifiez que l'écrou reste verrouillé (rotation de dépôt complète; les dentelures engagées).

· Re-vérifiez l'alignement et la conscience avec un carré / niveau.

Guide de couple (points de départ conservateurs)

Rendez-vous toujours aux lieux techniques de votre fournisseur de matériel. Les valeurs ci-dessous sont des gammes de démarrage pratiques pour les écrous en T-slot en acier dans des extrusions en aluminium avec des filetages secs et propres. La précharge du monde réel peut varier de ~ ± 25% en raison de la dispersion par friction; Lorsque vous devez contrôler la précharge, préférez une méthode de couple-angle ou utilisez une mesure directe de tension (tension / étirement des boulons). La lubrification réduit le frottement → Au même couple, vous obtenez une précharge plus élevée, risquant les dommages aux lèvres de l'emplacement ou le retrait du fil, alors réduisez le couple de 20 à 30% lorsque vous utilisez des lubrifiants anti-Seize ou. Les filetages anaérobies liquides ajoutent également une certaine lubricité pendant l'assemblage; Par rapport au couple sec, considérez une réduction supplémentaire de ~ 10 à 20% ** (suivez les conseils du fabricant adhésif).

Portée et limites: ce sont des points de départ, pas des cotes de boulons ultimes. Des boulons de classe de propriété élevés (8,8 / 10,9 / 12,9), différents revêtements, plaques minces ou écrous courts changeront le couple sûr. Les facteurs limitants sont la hauteur efficace de filetage de l'écrou et les lèvres d'extrusion, et non le maximum du catalogue du boulon.

Vérification de la réalité de l'engagement du fil

· Visez 1,0–1,5 × le diamètre du boulon de l'engagement du fil.

· De nombreux écrous minces à sous-traction T ne fournissent pas un engagement 1.0D complet; Dans l'affirmative, utilisez des noix en T étendues / longues, des écrous appariés ou basculez en un boulon en T pour éviter le fond. Lorsque vous passez en T-Bolts, vérifiez la géométrie en T-TEAD et les chambres de camarade correspondent à votre série d'extrusion et à la norme du fournisseur.

· Évitez d'utiliser un boulon trop long qui 'met à la terre ' sur le sol ou l'extrémité de l'écrou.

Contrôle des frictions

· Anti-Seize vs Threadlocker: Généralement, ne les utilisez pas ensemble - Threadlocker a besoin de fils propres et sans huile, tandis que Anti-Seize ajoute une lubricité.

· Pour l'acier inoxydable sur le stade sans étape, préférez anti-Seize; Pour les vibrations, préfèrent le threadlocker moyen (sur les fils épurés et secs, avec des réductions de couple notées ci-dessus).

Erreurs courantes et comment les éviter

Conseils d'ajustement sécurisés

· Préférez les noix de traction T dentelées / anti-rotation pour les articulations qui voient les vibrations (pensez à l'impact esthétique sur les surfaces anodisées).

· Utilisez des écrous en rouleau à ressort pour un positionnement facile et un meilleur comportement 'stay-put '.

· Pour les coins à chargement élevé, combinez avec des supports d'angle / goussets et des plaques à travers la mesure où possible.

· Threadlocker (résistance moyenne) est souvent meilleur que la sur-serviette (n'oubliez pas sa lubricité → Réduire le couple).

· Pour les attaches en acier inoxydable, l'anti-Seize empêche l'échec; N'oubliez pas de composer le couple.

· Environnements extérieurs / durs: minimiser les couples galvaniques via l'isolement, les revêtements de barrière / scellants et les finitions résistantes à la corrosion et planifier une inspection périodique.

· Vérification de la conception: Pour les joints critiques, consultez les données de charge de glissement du fournisseur et la charge de retrait (ou le test) et le matériel de taille en utilisant la direction du pire des cas.

Meilleures pratiques

· Planifiez la séquence: les noix d'extrémité doivent être insérées avant la fin de la plafonnement ou de fermer les cadres.

· Square au fur et à mesure que vous partez: serrez par étapes tout en vérifiant le crocure / le niveau.

· Vérification de routine: Re-Torque Joints critiques après la première course et à intervalles de maintenance.

· Protégez la fente: Ne faites jamais face aux lèvres de la machine à sous; Utilisez des leviers / luminaires appropriés.

· Documentez votre SPEC: Remarque la série de machines à sous, le type de noix, le matériau et le couple pour les constructions reproductibles.

· Préparation à l'environnement: Pour l'exposition extérieure / haute humidité / frayeur de la mer, conception de l'isolement galvanique, spécifiez les finitions de qualité supérieure et scellez les interfaces où pratique.

Remarques rapides MDF / Wood Insert (pas les noix en T)

· Choisissez le bon style: Nute T à pont à l'arrière, ou insert en bois de l'avant.

· Fermer le corps du corps du fabricant; Utilisez un bit Forstner pour des contrebores propres.

· Pour MDF, évitez la sur-conduite; Considérez la colle époxy / bois où il est recommandé d'augmenter la force de maintien.

· Ces composants sont distincts du système en aluminium T-slot; Ne mélangez pas la terminologie. (Les inserts de la chaleur sont pour les thermoplastiques et non appropriés pour le MDF.)

Tu es prêt à construire

1. Nettoyez les emplacements et les termes de déburr.

2. Insérez le type d'écrou TRACT correct pour votre séquence.

3. Alignez les pièces, démarrez les filetages à la main, puis couple à la cible.

4. Repris à vérification et à la pince, puis à vérifier les taches après le chargement.

Besoin de noix de tlot T personnalisées, de fonctionnalités anti-rotation ou d'une spécification de couple pour votre profil exact (série Metric and Imperial)? Wuerd peut aider à la sélection, à tester des notes et une expédition rapide pour garder votre projet fort dès le début.

FAQ

• Comment savoir quel écrou T-STLOT convient?

  Faire correspondre la série de machines à sous (largeur de l'emplacement) et la taille du fil, puis choisissez le type d'écrou (alimentation finale, enroulé, marteau / casse-tête). Confirmez la métrique vs impériale avec le fournisseur.

• Puis-je réutiliser des écrous T-Slot?

  Oui, si les fils et les faces de roulement sont propres et en bon état. Remplacez toute usure visible, des dentelées aplaties ou en coupant.

• Et si une noix est coincée?

  Appliquez un peu d'huile pénétrante, attendez brièvement, puis travaillez gratuitement. Supprimer les débris et les bavures; Vérifiez que vous utilisez la bonne noix de séries à sous.

• Ai-je besoin d'outils spéciaux?

  Pas beaucoup - toutes les clés et une clé à couple. Gardez anti-Seize pour les paires en acier inoxydable et le blocage filetage pour les joints sujets aux vibrations (utilisez sur les fils propres et secs; ne se combinez pas avec l'anti-Seize; réduisez le couple vs sec). Évitez les conducteurs / clés à impact.

• Où puis-je obtenir des noix de tlot T personnalisées ou une prise en charge des applications?

  Contactez Wuerd pour les géométries, les matériaux / revêtements personnalisés et l'aide de sélection pour votre famille d'extrusion exacte et vos charges.
