B13M8-DIN71805
acier à faible teneur en carbone
emballage en vrac
forfait spécial
carton en acier
passivé au zinc blanc-bleu, zinc/noir, zinc/jaune
acier inoxydable 304 ou 316
ressort en acier
État de disponibilité: | |
---|---|
Quantité: | |

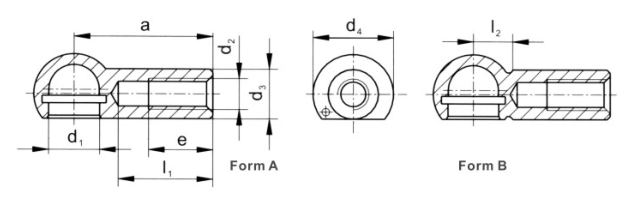

Douilles à bille DIN71805, forme B | |||||||||
Article | d1 h9 | d2 | d3 | l2 ±0,3 | l3 ±0,3 | a ±0,3 | e min | WAF | Poids (kg/1000 pièce) |
B8M5-DIN71805 | 8 | M5 | 8 | 10.2 | 9 | 22 | 10.2 | 7 | 15 |
B10M6-DIN71805 | 10 | M6 | 10 | 12.5 | 11 | 25 | 11.5 | 8 | 25 |
B13M8-DIN71805 | 13 | M8 | 13 | 16.5 | 13 | 30 | 14 | 11 | 53 |
B16M10-DIN71805 | 16 | M10 | 16 | 20 | 16 | 35 | 15.5 | 13 | 104 |
B16M12-DIN71805 | 16 | M12 | 16 | 20 | 16 | 35 | 15.5 | 13 | 104 |
B19M14-DIN71805 | 19 | M14 | 22 | 28 | 20 | 45 | 21.5 | 16 | 221 |
B19M14x1,5-DIN71805 | 19 | M14x1,5 | 22 | 28 | 20 | 45 | 21.5 | 16 | 221 |
B19M16-DIN71805 | 19 | M16 | 22 | 28 | 20 | 45 | 21.5 | 16/17 | 221 |
*WAF : avec ou sans surface de clé sur douille à bille, réalisé selon la demande du client.
Formulaire B : avec clip de sécurité sur douille sphérique
Formulaire A : SANS clip de sécurité sur douille sphérique
Note:
-Matériel:
Douille à bille : acier à faible teneur en carbone
clip de sécurité/bague intérieure : acier à ressort
Alternative: acier inoxydable 304 ou 316
-Traitement de surface : passivé en zinc blanc-bleu, zinc/noir, zinc/jaune
*Le fil de gauche est disponible.
Douilles à bille DIN71805, forme B | |||||||||
Article | d1 h9 | d2 | d3 | l2 ±0,3 | l3 ±0,3 | a ±0,3 | e min | WAF | Poids (kg/1000 pièce) |
B8M5-DIN71805 | 8 | M5 | 8 | 10.2 | 9 | 22 | 10.2 | 7 | 15 |
B10M6-DIN71805 | 10 | M6 | 10 | 12.5 | 11 | 25 | 11.5 | 8 | 25 |
B13M8-DIN71805 | 13 | M8 | 13 | 16.5 | 13 | 30 | 14 | 11 | 53 |
B16M10-DIN71805 | 16 | M10 | 16 | 20 | 16 | 35 | 15.5 | 13 | 104 |
B16M12-DIN71805 | 16 | M12 | 16 | 20 | 16 | 35 | 15.5 | 13 | 104 |
B19M14-DIN71805 | 19 | M14 | 22 | 28 | 20 | 45 | 21.5 | 16 | 221 |
B19M14x1,5-DIN71805 | 19 | M14x1,5 | 22 | 28 | 20 | 45 | 21.5 | 16 | 221 |
B19M16-DIN71805 | 19 | M16 | 22 | 28 | 20 | 45 | 21.5 | 16/17 | 221 |
*WAF : avec ou sans surface de clé sur douille à bille, réalisé selon la demande du client.
Formulaire B : avec clip de sécurité sur douille sphérique
Formulaire A : SANS clip de sécurité sur douille sphérique
Note:
-Matériel:
Douille à bille : acier à faible teneur en carbone
clip de sécurité/bague intérieure : acier à ressort
Alternative: acier inoxydable 304 ou 316
-Traitement de surface : passivé en zinc blanc-bleu, zinc/noir, zinc/jaune
*Le fil de gauche est disponible.
