Joint d'angle DIN71802, forme CS, révision longue |
Article | d1 h9 | d2 | a
± 0,3 | d3
±0.5 | d4
±0,5 | e min | l2
± 0,3 | l3
± 0,3 | WAF | a | Poids (kg/1000 pièce) |
CS8M5x35 | 8 | M5 | 35 | 8 | 12.8 | 19.5 | 10.2 | 9 | 7 |
| 17.4 |
CS10M6x37 | 10 | M6 | 37 | 10 | 14.8 | 25 | 12.5 | 11 | 8 | 10° | 30.3 |
CS10M6x40 | 10 | M6 | 40 | 10 | 19.3 | 27 | 12.5 | 11 | 8 | 10° | 31.9 |
CS13M8x45 | 13 | M8 | 45 | 13 | 24 | 29 | 16.5 | 13 | 11 | 15° | 61.9 |
CS16M10x45 | 16 | M10 | 45 | 16 | 24 | 25.5 | 20 | 16 | 13 | 15° | 106.5 |
CS16M10x52 | 16 | M10 | 52 | 16 | 24 | 30.5 | 20 | 16 | 13 | 15° | 114.1 |
CS16M12x45 | 16 | M12 | 45 | 16 | 24 | 25.5 | 20 | 16 | 13 | 15° | 109.6 |
CS16M12x52 | 16 | M12 | 52 | 16 | 24 | 30.5 | 20 | 16 | 13 | 15° | 116.5 |
CS19M14x70 | 19 | M14 | 70 | 22 | 30 | 44 | 28 | 20 | 16 | 15° | 260 |

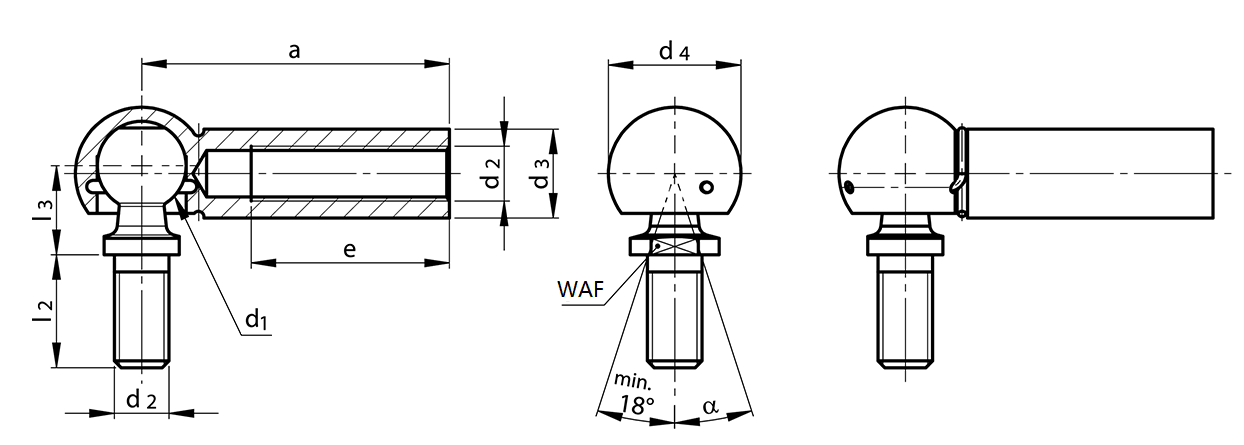

Forme CS : avec surface de clé sur rotule et avec clip de sécurité sur rotule
-Matériau : Douille
à bille : acier à faible teneur en carbone
Rotule : acier au carbone 1045
clip de sécurité / bague intérieure : acier à ressort
-Traitement de surface : passivé en zinc blanc-bleu, zinc/jaune,zinc/noir,
*Avec ou sans surface de clé sur douille à bille au choix du client.
*Un filetage gauche et un capuchon d'étanchéité sont disponibles.
