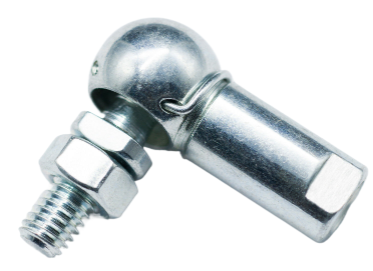

Rotule coudée DIN71802, forme CS |
Article | d1 h9 | d2 | d3 | L2 ± 0,3 | L3 ± 0,3 | a ± 0,3 | e min | WAF | Poids (kg/1000 pièce) |
CS8M5 -DIN71802 | 8 | M5 | 8 | 10.2 | 9 | 22 | 10.2 | 7 | 15 |
CS10M6 -DIN71802 | 10 | M6 | 10 | 12.5 | 11 | 25 | 11.5 | 8 | 25 |
CS13M8 -DIN71802 | 13 | M8 | 13 | 16.5 | 13 | 30 | 14 | 11 | 53 |
CS16M10 -DIN71802 | 16 | M10 | 16 | 20 | 16 | 35 | 15.5 | 13 | 104 |
CS16M12 -DIN71802 | 16 | M12 | 16 | 20 | 16 | 35 | 15.5 | 13 | 104 |
CS19M14 -DIN71802 | 19 | M14 | 22 | 28 | 20 | 45 | 21.5 | 16 | 221 |
CS19M14x1,5 -DIN71802 | 19 | M14x1,5 | 22 | 28 | 20 | 45 | 21.5 | 16 | 221 |
CS19M16 -DIN71802 | 19 | M16 | 22 | 28 | 20 | 45 | 21.5 | 16/19 | 221 |
*WAF : avec ou sans surface de clé sur douille à bille, réalisé à la demande des clients.
Forme CS : avec surface de clé sur rotule ; avec clip de sécurité sur douille sphérique
Forme C : avec surface de clé sur tige à rotule ; SANS clip de sécurité sur douille sphérique
*Veuillez nous indiquer si vous avez besoin d'une rotule coudée DIN71802 forme A/AS, forme B/BS.
Note:
-Matériau :
Douille à bille : acier à faible teneur en carbone
Rotule : acier au carbone 1045
clip de sécurité/bague intérieure : acier à ressort
* Alternative : acier inoxydable 304 ou 316
-Traitement de surface : passivé en zinc blanc-bleu, zinc/noir, zinc/jaune
*Un filetage gauche ou un capuchon d'étanchéité sont disponibles. Le capuchon d'étanchéité (néoprène) fonctionne sur
Température de -40 ~ 120 ℃ (excellentes performances).
* Joints à rotule non standard réalisés selon les dessins ou échantillons des clients.
*Si vous avez besoin de rotules DIN71802, forme A, AS, B, BS, n'hésitez pas à nous contacter.
