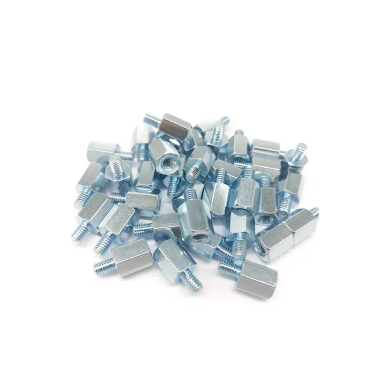

Comment sont mesurés les affrontements hexadécimaux?

Lorsque vous mesurez une affaire hexagonale, , vous regardez trois tailles principales: longueur, taille du fil et largeur à travers les appartements. Les mesurer correctement vous aident à choisir la bonne affaire pour votre projet. Dans l'électronique, les voitures et les avions, les gens utilisent des confrontations pour maintenir les circuits imprimés, garder les pièces du moteur en place ou empêcher les choses de trop secouer.

• Vous devez trouver la bonne taille de fil.

• Vous devez vérifier l'espace nécessaire entre les pièces.

• Vous devez penser au type de matériau et de fin pour votre construction.
  Chez Wuerd, nous utilisons des outils spéciaux et des vérifications minutieuses pour vous assurer d'obtenir les bons attaches pour chaque emploi.




Principaux à retenir

• Mesurez la longueur du corps d'une affaire hexagonale. N'incluez pas les fils. Cela aide votre projet bien s'adapter.

• Vérifiez toujours la taille et la tangage du fil. Assurez-vous que votre affrontement correspond aux vis et au matériel. Cela arrête les problèmes lorsque vous assemblez les choses.

• Utilisez des étriers pour mesurer la longueur, le diamètre du filetage et la largeur à travers les appartements. Cela vous aide à éviter les erreurs.

• Découvrez les différents types de conflits. Sachez comment chaque type est utilisé. Choisissez le bon pour votre projet.

• Vérifiez vos mesures avec les listes de produits. Cela vous aide à commander la bonne taille.




Longueur de l'installation hexadécimal

Mesurer la longueur du corps

Pour mesurer une confrontation hexadécimale, concentrez-vous sur la longueur du corps. Utilisez un étrier ou une règle. Commencez à une extrémité de la partie hexagonale. Mesurez directement à l'autre extrémité. N'incluez pas les pièces filetées. La longueur du corps vous indique l'espace entre deux pièces. Ceci est important dans l'électronique et les machines. Vous devez également vérifier le diamètre extérieur. Cela vous aide à savoir si l'impasse s'adapte avec d'autres attaches ou entretoises. Les gens de l'industrie disent mesurer la longueur du corps avec une tolérance d'environ +/- 0,005 pouces (ou +/- 0,13 mm). Cette mesure minutieuse vous aide à éviter les lacunes ou les pièces trop serrées.

Y compris les fils ou non

Vous pouvez vous demander si vous devez compter les fils lors de la mesure. La plupart du temps, vous ne mesurez que la longueur du corps. Ne comptez pas les extrémités filetées. Les fils sont supplémentaires et ne changent pas l'espace entre les pièces. Regardez toujours les besoins de votre projet ou la fiche technique du produit. Si vous avez besoin d'une taille spéciale, Wuerd peut vous aider à concevoir une impasse. Vous pouvez obtenir un corps plus long ou un fil spécial si vous en avez besoin.

Questions clients courantes

Q: Comment savoir si je dois mesurer le corps ou inclure les fils?
R: Vous ne devez mesurer que la longueur du corps, sauf si votre projet ou votre fiche technique indique le contraire. Cette méthode garantit le bon ajustement pour votre application.

Étude de cas: la valeur de la mesure précise

Un client avait besoin de conflits pour un panneau de commande. Ils ont mesuré la longueur totale, y compris les fils. Ils ont commandé la mauvaise taille. Les affrontements ne convenaient pas et le panneau ne fermerait pas. Après avoir parlé à notre équipe, ils ont appris à ne mesurer que la longueur du corps. Nous avons fait des affrontements personnalisés avec la bonne taille. Leur installation a parfaitement fonctionné.

Wuerd possède de nombreuses impasse, entretoises et attaches. Nous pouvons vous donner des longueurs standard ou personnalisées pour n'importe quel emploi. Notre processus comprend parler avec vous, vérifier les mesures et faire la pièce soigneusement. Cela vous aide à obtenir la bonne partie à chaque fois.

Taille du fil de file d'attente hexadécimal

Lorsque vous sélectionnez une impasse, vous devez connaître la taille du fil. Cela garantit que l'établissement correspond à vos vis et à d'autres matériels. Si vous choisissez la mauvaise taille, vous pouvez faire face à des problèmes pendant l'assemblage ou même endommager votre projet.

Diamètre de thread à mesurer

Vous pouvez mesurer le diamètre du thread avec un étrier. Placez les pointes de l'étrier sur les bords extérieurs des fils. Lisez la distance d'un côté à l'autre. Cela vous donne le grand diamètre. Pour plus de détails, vous pouvez également mesurer le diamètre mineur en plaçant l'étrier dans la cavité inférieure des fils. Cela vous aide à vérifier si le standoff correspond à votre vis ou à votre boulon.

• Utilisez un étrier pour la mesure la plus précise.

• Mesurez toujours du fil le plus extérieur d'un côté au fil le plus extérieur de l'autre.

• Vérifiez votre mesure pour éviter les erreurs.




Déterminer la pas de fil

Le pas de fil vous indique à quel point les fils sont proches les uns des autres. Vous pouvez utiliser une jauge de fil pour trouver ce numéro. Placez la jauge contre les fils et voyez quelle lame correspond le mieux. Le numéro sur la lame montre le terrain. Pour les fils métriques, le tangage signifie la distance entre les fils en millimètres. Pour les fils de pouce, vous comptez le nombre de fils en un pouce.

Astuce: vérifiez toujours à la fois le diamètre et le pas. Les deux chiffres comptent pour un bon ajustement.

Voici un tableau de tailles de fil conducteur que vous pourriez voir dans l'électronique et les machines:

Vous verrez souvent la taille du thread répertoriée comme des codes M3, 8-32 ou similaires. 'M ' signifie Metric. Le nombre avant le tableau de bord est le diamètre. Le nombre après le tableau de bord est le pas de filetage ou les fils par pouce. Faites toujours correspondre ces chiffres à vos vis et à votre matériel.

Pourquoi la taille du thread est importante

Si vous utilisez la mauvaise taille de fil, vous pouvez rencontrer plusieurs problèmes. Voici quelques problèmes communs:

Vous devez toujours faire correspondre la taille du thread à votre application. Cela maintient votre assemblage sûr et fort. Chez Wuerd, nous vous aidons à choisir la bonne taille de fil. Nous prenons également en charge les fils personnalisés si vous avez besoin de quelque chose de spécial pour votre projet.

Remarque: Si vous n'êtes pas sûr de la taille du fil, demandez de l'aide. Notre équipe de Wuerd peut vous guider tout au long du processus et s'assurer que vous obtenez le bon ajustement.

Largeur à travers les appartements

Mesurer la largeur hexagonale

Vous mesurez la largeur à travers les appartements en plaçant un étrier ou un souverain sur deux côtés plats opposés de la confrontation hexadécimale. Cette distance vous indique la largeur de la forme hexagonale. Vous devez toujours mesurer directement, pas à un angle. Cette mesure vous aide à savoir si la compense s'adapte à vos outils et à votre espace d'assemblage. Si vous utilisez un étrier numérique, vous obtenez une lecture plus précise. Vérifiez toujours votre mesure pour éviter les erreurs.

Sélection d'outils

La largeur à travers les appartements est importante car elle vous indique l'outil dont vous avez besoin pour l'installation. Par exemple, si la largeur à travers les appartements est de 0,250 pouces (6,4 mm), vous avez besoin d'une clé ou d'une prise qui correspond à cette taille. L'utilisation du bon outil empêche l'avantage de glisser ou d'être endommagé. Vous faites également votre travail plus rapide et plus sûr. Le tableau ci-dessous montre quelques tailles communes pour la largeur à travers les appartements. Ces tailles vous aident à choisir le bon outil à chaque fois.

Vous pouvez également voir comment les largeurs maximales et minimales se comparent dans ce graphique:

Choisir la largeur correcte entre les appartements facilite votre installation. Il protège également vos pièces contre les dommages. Chez Wuerd, nous utilisons des machines de haute précision pour nous assurer que chaque étape hexagonale correspond aux tailles standard. Cela signifie que vous obtenez toujours une partie qui correspond à vos outils et à votre projet.

Astuce: vérifiez toujours la largeur à travers les appartements avant de commencer votre projet. Cette étape vous fait gagner du temps et vous aide à éviter les problèmes pendant l'assemblage.

Types de compense PCB

Lorsque vous travaillez avec des cartes de circuits imprimées, vous devez connaître les différents types de compenses de montage PCB. Ces petites pièces vous aident à garder vos planches en sécurité et stables. Vous utilisez une compense PCB pour soulever une planche au-dessus d'une surface ou d'une autre planche. Cet espace aide au refroidissement et arrête de courtes circuits. Vous pouvez trouver de nombreux types de compenses de montage de PCB pour différents travaux.

Configurations de genre

Vous verrez trois principales configurations de genre pour les affrontements:

• Homme-femme: une extrémité a un étalon fileté (mâle), et l'autre extrémité a un trou fileté (femelle). Vous les utilisez lorsque vous souhaitez empiler des planches ou fixer des panneaux.

• Femme-féminine: les deux extrémités ont des trous filetés. Vous les utilisez lorsque vous souhaitez connecter deux vis ou boulons de chaque côté.

• Male-homme: les deux extrémités ont des goujons filetés. Vous les utilisez lorsque vous souhaitez rejoindre deux parties qui ont tous deux besoin d'un goujon.

Chaque type vous aide à résoudre un problème différent dans votre assemblage. Vous choisissez le bon en fonction de votre conception et des pièces dont vous avez besoin pour vous connecter.

Exemples d'application

Vous utilisez des affrontements électriques à de nombreux endroits. En électronique, vous les voyez souvent tenir des cartes de circuits imprimées à l'intérieur d'ordinateurs, de panneaux de commande ou d'alimentation. Les affrontements électriques éloignent la planche des boîtiers métalliques, ce qui arrête de courts circuits et laisse l'air se déplacer autour de la planche. Vous les utilisez également dans l'éclairage LED, la robotique et l'équipement de test. Ces pièces vous aident à créer des appareils sûrs et solides.

Chez Wuerd, nous offrons une large gamme de standoffs standard et personnalisés pour PCB et autres utilisations. Vous pouvez choisir parmi différentes tailles, matériaux et types de fils. Si vous avez besoin d'une solution spéciale, nous pouvons vous aider à concevoir la bonne partie pour votre projet.

Lecture des spécifications de l'attente

Lorsque vous regardez une liste de produits ou une fiche technique, vous devez savoir ce que signifie chaque numéro et terme. Cela vous aide à choisir la bonne partie pour votre projet et à éviter les erreurs pendant l'installation. Chez Wuerd, nous montrons nos listes claires, mais vous devez toujours vérifier vos mesures.

Interprétation des listes

Vous verrez plusieurs détails clés dans une liste d'impassement typique:

• Longueur du corps: Cela montre la distance entre les deux extrémités du corps hexadécimal, sans compter les fils.

• Taille du fil: Cela vous indique le diamètre et la hauteur de la partie filetée, comme M3 ou 6-32.

• Largeur à travers les appartements: il s'agit de la mesure d'un côté plat de l'hexiste au côté opposé.

• Matériel et finition: vous verrez des options comme le laiton, l'aluminium ou l'acier inoxydable.

Astuce: Comparez toujours les détails de la liste avec les besoins de votre projet. Si vous avez des questions, vous pouvez contacter notre équipe d'assistance technique pour obtenir de l'aide.

Mesures de correspondance

Pour correspondre à vos mesures à une spécification de produit:

1. Mesurez votre impasse existante à l'aide d'un étrier ou d'une règle.

2. Notez la longueur du corps, la taille du fil et la largeur à travers les appartements.

3. Trouvez une liste de produits qui correspond aux trois numéros.

4. Vérifiez le matériel et terminez votre application.

Si vous avez besoin d'une taille personnalisée, Wuerd peut le faire pour vous. Nous proposons de nombreux types, notamment un standoff de PCB, des entretoises et d'autres attaches.

Interprétations erronées courantes

Erreurs de lecture de spécification typique

Beaucoup de gens font des erreurs lors de la lecture des spécifications de l'attente. Voici quelques erreurs courantes:

• Longueur confuse du corps avec la longueur globale (y compris les fils)

• Taille ou hauteur du fil mal lu

• Ignorer les notes de tolérance ou les détails de finition

Remarque: Si vous vous sentez incertain, demandez de l'aide à notre soutien technique. Nous voulons que vous obteniez la bonne partie à chaque fois.

Vous pouvez faire confiance à Wuerd pour vous guider tout au long du processus. Notre équipe répond à vos questions et vous aide à éviter les erreurs coûteuses.

Outils pour mesurer

Choisir les bons outils vous aide à bien mesurer les impasse HEX. Vous devez vérifier la longueur, la taille du fil et la largeur à travers les appartements. L'utilisation des bons outils garantit que vos affrontements s'adaptent et fonctionnent correctement.

Étriers

Vous utilisez des étriers pour mesurer la longueur du corps, le diamètre du filetage et la largeur à travers les appartements. Mettez les mâchoires de l'étrier de la partie que vous souhaitez mesurer. Regardez le numéro sur l'écran. Les étriers donnent des résultats très exacts, jusqu'à 0,01 mm. Nettoyez toujours l'étrier et définissez-le à zéro avant de commencer.

Astuce: les étriers numériques sont simples à lire et vous aident à éviter les erreurs.

Manches

Les jauges de fil vous aident à trouver la tangage et la taille du fil. Faites correspondre les dents de jauge aux fils de votre impasse. Si la jauge s'adapte juste, vous avez le bon pitch. Vous pouvez utiliser des jauges de fil métriques ou pouces. Cet outil vous aide à garder les types de threads droits et arrête les problèmes d'assemblage.

Outils de mesure d'étalonnage

Importance de l'étalonnage

L'étalonnage maintient vos outils qui fonctionnent correctement. Si les étriers ou les jauges ne sont pas calibrés, vos mesures peuvent être erronées. Cela peut faire en sorte que les conflits ne fonctionnent pas ou ne fonctionnent pas comme ils le devraient. Chez Wuerd, nous vérifions et calibrons nos outils souvent pour répondre à vos besoins.

Étapes d'étalonnage de base

1. Nettoyez votre outil avant de le calibrer.

2. Utilisez une référence standard, comme un bloc de jauge, pour vérifier la précision.

3. Ajustez l'outil si la lecture ne correspond pas à la norme.

4. Notez la date d'étalonnage et le résultat.

Fréquence d'étalonnage et meilleures pratiques

Vous devez suivre les bonnes habitudes d'étalonnage pour que vos outils fonctionnent bien. Le tableau ci-dessous montre à quelle fréquence vous devez vérifier vos outils:

Remarque: Si vous utilisez vos outils tous les jours, vérifiez-les plus souvent.

Erreurs de mesure courantes

Erreurs débutantes typiques

Beaucoup de gens font des erreurs faciles lors de la mesure des affrontements hexagonaux. Voici quelques erreurs courantes:

• Ne pas régler l'étrier à zéro avant utilisation

• Mesurer à un angle au lieu de directement à travers

• Utilisation du mauvais outil pour la hauteur du thread

• Lire l'échelle ou afficher mal

Vous pouvez éviter ces erreurs en vérifiant deux fois votre travail. Si vous ne vous sentez pas sûr, demandez de l'aide à notre équipe de support technique.

Chez Wuerd, nous utilisons des chèques stricts pour nous assurer que chaque impasse répond à vos besoins. Notre processus comprend l'inspection dimensionnelle, l'inspection du fil, les tests de résistance, les tests de résistance à la corrosion et l'inspection visuelle. Vous pouvez voir comment chaque étape aide à vous assurer que tout est précis:

Utilisez toujours les bons outils et vérifiez vos mesures. Cela vous aide à obtenir les meilleurs résultats pour votre projet.

Vous pouvez mesurer une impasse hexiste en vérifiant la longueur du corps, la taille du fil et la largeur à travers les appartements. Utilisez toujours les bons outils, comme les étriers et les jauges de fil, pour obtenir des résultats précis. Vérifiez vos numéros avant de commander ou de remplacer une impasse PCB. Si vous avez besoin d'aide, vous pouvez contacter le support technique en utilisant les coordonnées ci-dessous. Notre équipe de Wuerd est prête à vous aider à choisir la meilleure impasse pour votre projet.

FAQ

Comment savoir quelle taille de standoff hexadécimal commander?

Vous devez mesurer la longueur du corps, la taille du fil et la largeur à travers les appartements. Comparez vos mesures avec la liste des produits. Si vous avez besoin d'aide, vous pouvez contacter notre équipe d'assistance technique pour obtenir des conseils.

Puis-je utiliser une règle régulière pour mesurer une confrontation hexagonale?

Une règle fonctionne pour des mesures approximatives. Pour une meilleure précision, utilisez un étrier. Cet outil vous donne des lectures précises pour la longueur, le diamètre du fil et la largeur à travers les appartements.

Que se passe-t-il si mon projet a besoin d'une taille de compense personnalisée?

Vous pouvez nous demander une taille personnalisée. Nous examinerons vos exigences, confirmerons vos mesures et produirons la compensation exacte dont vous avez besoin pour votre demande.

Pourquoi le pas de fil est-il important lors du choix d'une impasse?

Le pas de fil vous indique à quel point les fils sont proches. Si vous choisissez le mauvais pas, votre vis ne conviendra pas. Vérifiez toujours à la fois le diamètre du thread et le pas pour une connexion sécurisée.

Comment éviter les erreurs de mesure courantes?

Toujours à zéro votre étrier avant utilisation. Mesurez directement à travers, pas sous un angle. Vérifiez vos chiffres. Si vous ne vous sentez pas sûr, demandez de l'aide à notre équipe.
