L’humble boulon se dresse comme le héros méconnu qui maintient notre monde ensemble.Dans cet article perspicace, l’expertise rencontre la clarté alors que nous dévoilons les divers types qui composent ce matériel essentiel.Les discussions porteront sur les boulons courants, hautement spécialisés, et sur leurs propriétés uniques.Alors continuez à lire pour découvrir les merveilles de ces merveilles de fixation !
Les bases des boulons
En naviguant dans le monde de la construction et de l’assemblage, il est crucial de comprendre les bases des boulons.Les boulons sont des composants fondamentaux qui fixent les matériaux ensemble dans diverses applications.
Dist.
distinguer les boulons des vis : une définition claire
Différences clés
Paire de boulons avec écrous pour la fixation.Les vis s'intègrent directement dans les matériaux.Cette différence fondamentale influence leur application.
Les critères de sélection
Le choix entre eux dépend des besoins du projet.Les boulons offrent une forte adhérence aux matériaux lourds.Les vis conviennent aux connexions intérieures plus serrées.
Informations sur les applications
Comprendre ces différences garantit que la bonne fixation est sélectionnée, optimisant ainsi l'intégrité et la résistance des assemblages.
Anatomie d'un boulon : tête, tige, filetage et écrou
Composants
Un boulon se compose d'une tête, d'une tige, d'un filetage et nécessite un écrou.Chaque pièce joue un rôle dans la sécurisation des matériaux.
Fonctionnalité
La tête applique une pression ;la tige offre un alignement.Les filetages s'engagent dans l'écrou, créant une connexion sécurisée.
L'intégration
Ensemble, ces composants constituent une solution robuste pour assembler les matériaux, garantissant durabilité et fiabilité.
Le rôle des écrous dans les solutions de boulonnage
Les noix comme homologues
Les écrous complètent l'action de boulonnage.Ils se serrent contre le boulon, serrant les matériaux ensemble.
Importance de la sélection
Choisir le bon écrou garantit que le boulon maintient sa tenue, empêchant ainsi son desserrage au fil du temps.
Sécurité
Un écrou et un boulon correctement adaptés créent une fixation sécurisée qui résiste aux contraintes externes.
Spécifications des matériaux et des qualités des boulons et des écrous
Choix de matériaux
Les boulons et écrous sont fabriqués à partir de divers matériaux, notamment l'acier et l'aluminium, adaptés à des environnements spécifiques.
Importance de la note
Les grades indiquent la résistance à la traction.Les qualités supérieures offrent une plus grande résistance pour les applications critiques.
Considérations
La sélection du bon matériau et de la bonne qualité est essentielle au succès et à la longévité de l'assemblage boulonné.
Le rôle des écrous et des rondelles dans les connexions boulonnées
Combiner les forces
Les écrous et les rondelles répartissent la charge, évitant ainsi les dommages à la surface et garantissant un assemblage plus serré.
Importance des rondelles
Les rondelles protègent les surfaces et aident à maintenir la tension, ce qui est crucial dans les environnements dynamiques.
Stabilité et fiabilité
Ensemble, les écrous et les rondelles améliorent l'efficacité du boulon, offrant stabilité et fiabilité aux connexions.
Comprendre ces principes fondamentaux des boulons jette les bases de projets de construction et d'assemblage réussis, garantissant des connexions sécurisées et durables qui résistent à l'épreuve du temps.
Guide détaillé sur les types de boulons et leurs applications

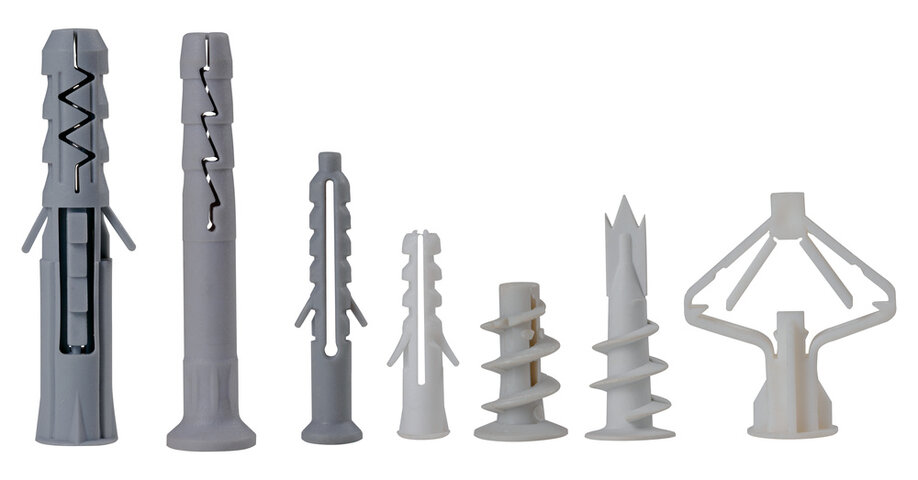

Des boulons d'ancrage
En explorant le domaine des solutions de fixation, le boulon d’ancrage apparaît comme un composant essentiel dans la construction et l’assemblage.Comprendre la conception, les applications et l'installation du boulon d'ancrage peut améliorer considérablement l'efficacité des projets structurels.
Description et représentation visuelle
Aperçu de la conception
Un boulon d'ancrage est conçu pour fixer des objets au béton.Il se caractérise par son extrémité en forme de L ou de J, qui s'ancre dans le béton, offrant ainsi une forte tenue.
Éléments visuels
Les représentations visuelles représentent souvent des boulons d'ancrage avec une extrémité filetée dépassant du béton, prêts à recevoir des écrous et des rondelles.L'extrémité courbée à l'intérieur du béton assure la stabilité.
Les types
Il existe différents types de boulons d'ancrage, notamment les ancrages à coin, les ancrages à manchon et les ancrages encastrés.Chacun répond à des besoins d’ancrage spécifiques.
Principales caractéristiques et applications
Caractéristiques
Les boulons d'ancrage sont fabriqués à partir de matériaux robustes comme l'acier inoxydable ou l'acier au carbone, offrant durabilité et résistance.Ils résistent à de lourdes charges et à des conditions environnementales difficiles.
Applications
Ils sont largement utilisés pour construire des fondations, fixer des poutres au béton et sécuriser des poteaux d'éclairage, entre autres.Leur polyvalence les rend indispensables dans la construction.
Avantages
Les boulons d'ancrage assurent une fixation fiable dans les composants structurels critiques, garantissant la sécurité et l'intégrité structurelle.
Techniques et conseils d'installation
Préparation
L'installation commence par percer un trou dans le béton.Le diamètre et la profondeur doivent correspondre aux spécifications du boulon d'ancrage pour une tenue optimale.
Poser l'ancre
Le boulon d'ancrage est ensuite inséré dans le trou.Pour certains types, un marteau est utilisé pour dilater l’ancre dans le béton et la maintenir en place.
Étapes finales
Après réglage, l'extrémité filetée saillante est prête à recevoir un écrou et une rondelle.Le serrage de l'écrou termine l'installation, fixant fermement le luminaire au béton.

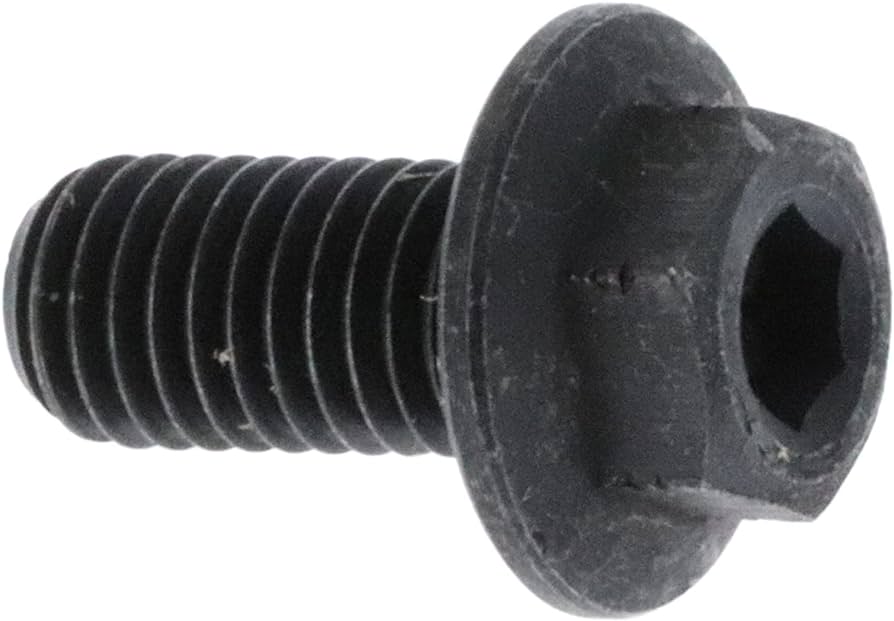

Boulons d'arbre
Plonger dans la myriade de types de boulons dévoile le boulon d'arbre spécialisé, un élément crucial dans le monde des outils électriques.Cette section fournit un aperçu complexe des boulons d'arbre, mettant en évidence leur conception, leur signification et leurs applications.
Description détaillée avec images
Aperçu de la conception
Les boulons d'arbre présentent une conception unique conçue pour une fixation sécurisée dans les outils électriques.Ils possèdent généralement une tête non circulaire qui nécessite un outil correspondant pour l'installation et le retrait.
Aide visuelle
Les images de boulons d'arbre présentent souvent leur tête plate ou en forme de rondelle avec un trou centré, conçue pour s'adapter précisément aux arbres d'outils.
Construction matérielle
Fabriqués en acier à haute résistance, les boulons d'arbre supportent les contraintes des opérations d'outils à grande vitesse, garantissant ainsi longévité et fiabilité.
Caractéristiques uniques et leur nécessité dans les outils électriques
Principales caractéristiques
La caractéristique remarquable des boulons d'arbre est leur capacité à se verrouiller solidement sur l'arbre d'un outil, empêchant le boulon de se desserrer pendant le fonctionnement.Ce mécanisme de verrouillage est vital pour la sécurité de l'opérateur.
Nécessité des outils électriques
Dans les outils électriques comme les scies circulaires ou les meuleuses, les boulons d'arbre maintiennent la fixation des lames ou des disques de coupe.Leur maintien fiable empêche les oscillations ou le détachement à grande vitesse.
Aspect sécurité
En assurant un ajustement sûr, les boulons d'arbre réduisent considérablement le risque d'accident, ce qui les rend indispensables dans la conception et l'utilisation des outils électriques.
Cas d'utilisation pratique et critères de sélection
Applications courantes
Les boulons d'arbre sont courants dans l'assemblage de lames de scie sur les outils électriques pour le travail du bois et des métaux.On les trouve également dans les tondeuses à gazon pour sécuriser les plateaux de coupe.
Choisir le bon boulon d'arbre
La sélection du bon boulon d'arbre implique de faire correspondre la taille et le modèle de filetage du boulon aux spécifications de l'outil.Le matériau du boulon doit également être pris en compte, pour garantir qu'il peut répondre aux exigences opérationnelles de l'outil.
Conseils d'entretien
Une inspection régulière des boulons de l'arbre pour vérifier leur usure et leur bon serrage est recommandée.Le remplacement des boulons usés ou endommagés est crucial pour maintenir les performances et la sécurité de l'outil.
Vis à tête hexagonale
Les vis à tête hexagonale sont un incontournable dans le monde de la fixation.Ils suivent Normes ANSI/ASME pour dimensions.Cela signifie qu'ils s'adaptent universellement.Ils viennent dans différentes tailles.Leur fils externes adhérer aux matériaux.Cela crée une connexion sécurisée.
Parlons du materials.La plupart des vis à tête hexagonale sont faites de Acier Carbone.Ceci comprend années 2, 5 et 8.Le grade 2 est composé de acier à faible teneur en carbone.C'est génial pour applications non critiques parce que c'est économique.Les vis de grade 5 subissent éteindre et tempérer traitement thermique.Ils sont plus forts.8e année, fait de acier allié à teneur moyenne en carbone, a la la plus haute résistance.C'est pour applications à haute contrainte.
Ces vis ont de larges applications dans tous les secteurs.Par exemple, 2e année les vis sont utilisées dans construction pour joints non structurels. Niveau 5 les vis sont courantes dans réparation automobile et usage industriel. 8e année les vis sont utilisées dans charrues agricoles, bulldozers, et chasse-neige.Cela est dû à leur haute résistance à la traction et résistance aux températures extrêmes.
Finitions sont également importants. Zingué les vis résistent à la corrosion.Cela les rend adaptés à environnements côtiers. Galvanisé les vis offrent encore mieux résistance à la corrosion.Ils sont parfaits pour environnements corrosifs.
Matériau ASTM des normes comme A307A pour acier à faible teneur en carbone et A354 GR BD pour acier allié assurer la qualité.Ces normes couvrent traitement thermique et propriétés mécaniques.Cela garantit que les vis fonctionnent bien sous contrainte.
Pour des usages spécifiques, Inox 18.8 et 316 les vis en acier sont les meilleures.Ils résistent à la corrosion.Cela les rend idéaux pour équipement pharmaceutique et utiliser dans un milieu marin.

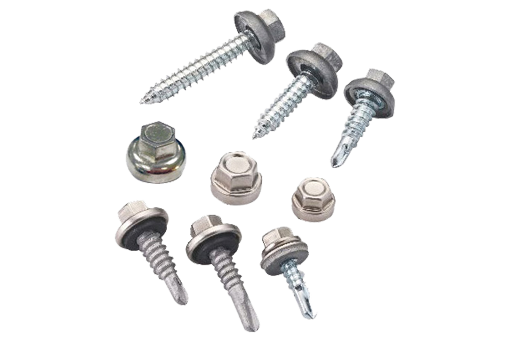

Vis à capuchon en acier inoxydable
Quand on parle de vis à capuchon en acier inoxydable, deux types reviennent souvent : Acier inoxydable 18.8 et 316.Les deux sont largement utilisés, mais ils présentent des différences essentielles.Décomposons-les.
18.8 Acier inoxydable
L’acier inoxydable 18,8 est un choix courant.Il est fabriqué principalement à partir de 18% de chrome et 8% de nickel.Ce mélange donne du bon résistance à la corrosion.Cela fonctionne bien dans de nombreux environnements.Mais ce n’est pas le meilleur dans les endroits où les niveaux de chlorure sont élevés, comme les zones côtières.
Acier inoxydable 316
En revanche, l'inox 316 possède un élément supplémentaire : molybdène.Cela augmente encore plus sa résistance à la corrosion.C'est le rendez-vous incontournable pour environnements agressifs.Pense milieu marin ou des endroits avec beaucoup de produits chimiques, comme équipement pharmaceutique.
Utilisations courantes
Les deux types sont utilisés là où résistance à la corrosion C est la clé.Mais la protection supplémentaire du 316 le rend meilleur pour les conditions les plus difficiles.Vous trouverez 18,8 vis dans réparation automobile ou usage industriel.Ils sont parfaits pour applications non critiques du à leur utilisation économique.
316 brille dans des endroits comme environnements côtiers ou avec équipement pharmaceutique.Sa capacité à résister environnements corrosifs le rend inestimable.C'est un peu plus cher.Mais sa durabilité dans les endroits difficiles justifie le coût.
Pourquoi est-ce important
Choisir la bonne vis à capuchon en acier inoxydable est crucial.Il assure votre dispositif mécanique ou le projet dure plus longtemps.Cela évite également les coûts supplémentaires liés aux remplacements.Que ce soit un trou surdimensionné dans un application de tôlerie ou la fixation des pièces dans un milieu marin, le bon choix fait toute la différence.

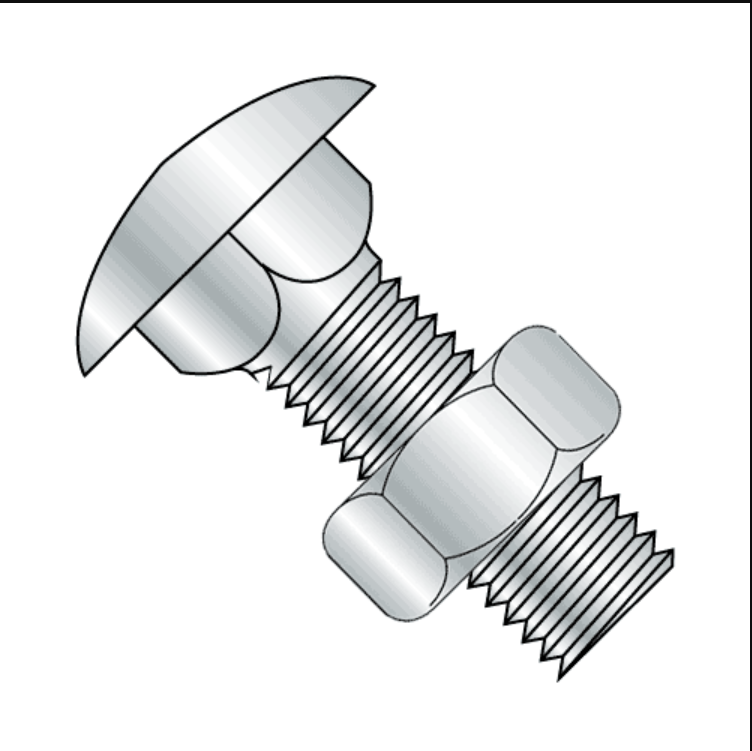

Boulons de carrosserie
Caractéristiques de conception et facteurs distinctifs
Les boulons de carrosserie se distinguent par leur conception.
Ils comportent une tête lisse et arrondie à une extrémité.
Ils ont un col cylindrique court, appelé variété à col court. Une version alternative est le boulon de carrosserie à col nervuré.
Il a un col côtelé au lieu d'un col court et lisse.
Le col nervuré augmente la puissance d'achat ou de préhension. Les deux variétés ont une tête plate fraisée.
Cette conception de tête permet au boulon d’affleurer la surface.
Il crée une finition lisse lorsqu’il est installé correctement.
Utilisation dans la tôle et les matériaux souples
Les boulons de carrosserie excellent dans la fixation de tôles et de matériaux souples.
La tête arrondie empêche de creuser ou de bosseler la surface mince.
L'épaulement carré sous la tête repose contre le matériau. Cela répartit la force de serrage uniformément sur une large zone.
Cela réduit le risque que le boulon traverse le matériau.
Les variétés à col court fonctionnent bien pour les applications de tôles fines. Les boulons à col nervuré offrent plus de puissance de préhension dans les matériaux souples.
Les nervures s'enfoncent dans le bois, le plastique ou d'autres surfaces poreuses.Cet achat supplémentaire empêche le boulon de se desserrer. Les utilisations courantes incluent :
l Fixation des panneaux et supports en tôle
l Fixation de boiseries ou d'éléments de meubles
l Assemblage de boîtiers et boîtiers en plastique
l Fixation de protections ou de couvercles de machines
Les boulons de carrosserie galvanisés résistent à la corrosion dans les applications extérieures.
Cela les rend adaptés aux meubles et équipements d'extérieur. Les trous surdimensionnés permettent un certain désalignement lors de l'assemblage.
La grande tête ronde couvre les espaces pour une installation propre.
Boulons à tête hexagonale
Caractéristiques des boulons de machine galvanisés à tête hexagonale
Les boulons mécaniques à tête hexagonale sont des fixations polyvalentes.
Ils comportent une tête hexagonale pour le serrage.
L'arbre a un filetage uniforme sur toute sa longueur. Ces boulons sont généralement fabriqués en acier à faible ou moyenne teneur en carbone.
Les revêtements galvanisés protègent contre la corrosion dans de nombreux environnements.
Le placage au zinc offre une meilleure résistance à la rouille. Les boulons de machine sont partiellement ou entièrement filetés.
Les boulons partiellement filetés fonctionnent bien pour assembler des matériaux.
Les arbres entièrement filetés conviennent à une utilisation avec des écrous et des trous taraudés. Les applications courantes incluent la réparation automobile et l'assemblage de machines industrielles.
La tête hexagonale permet un serrage ferme avec des clés ou des douilles.
Applications des boulons taraudés A307, grade 5 et grade 8
Les boulons à tarauder ont des tolérances serrées et des tiges entièrement filetées.
Cela leur permet de développer un engagement complet du filetage dans les trous taraudés.
Les boulons à tarauder ASTM A307 à faible teneur en carbone conviennent aux applications non critiques. Les boulons à tarauder à teneur moyenne en carbone de grade 5 offrent une résistance plus élevée.
Ils conviennent aux usages industriels et d’équipements exigeants.
Les boulons à tarauder en alliage de grade 8 offrent les indices de résistance les plus élevés. Les boulons de grade 8 supportent des contraintes élevées et des températures extrêmes.
Leur plus grande résistance convient aux équipements lourds comme les bulldozers et les charrues.
Les boulons structurels A325 utilisent également des conceptions de boulons taraudés à haute résistance.
Boulons de taraudage en acier inoxydable pour environnements corrosifs
Pour les environnements très corrosifs, les boulons de robinet en acier inoxydable sont préférables.
L'acier inoxydable de type 18-8 résiste à l'humidité, aux produits chimiques et à l'eau salée.
L'acier inoxydable de type 316 présente une résistance améliorée à la corrosion. Ces qualités de boulons empêchent la rouille dans les environnements marins et côtiers.
Les équipements pharmaceutiques et alimentaires nécessitent souvent du matériel en acier inoxydable.
Des alliages plus résistants comme l'acier inoxydable 17-4 PH conviennent aux applications à contraintes élevées. Les boulons de robinet en acier inoxydable garantissent des connexions durables et sans entretien.
Leur résistance à la corrosion élimine le remplacement dû aux attaques environnementales.Cela offre des avantages économiques par rapport aux options standard en acier au carbone.

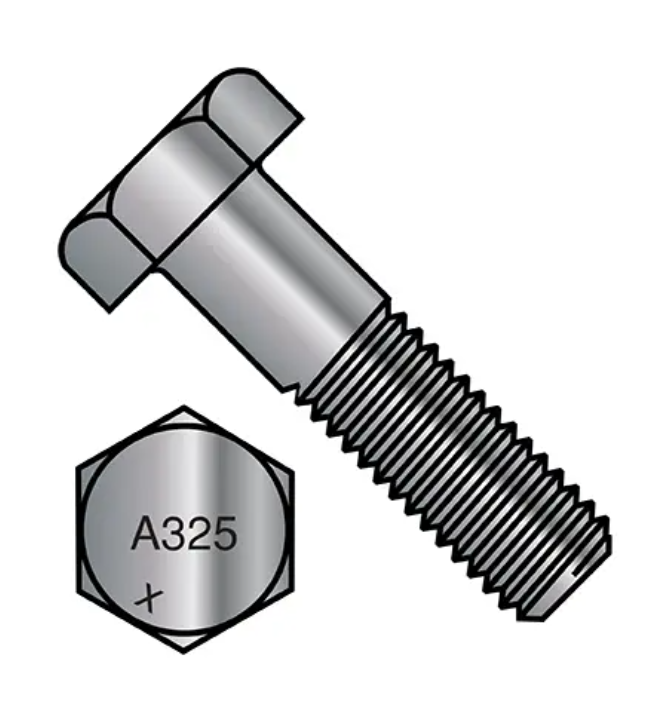

Boulons structurels hexagonaux lourds
Différences entre ASTM A325 et ASTM A490
ASTM A325 et A490 sont des spécifications pour les boulons structurels hexagonaux lourds.Ils définissent les propriétés des matériaux et les exigences de performance pour ces fixations critiques.
ASTMA325 les boulons sont fabriqués en acier à teneur moyenne en carbone avec des alliages supplémentaires.Ils subissent un traitement thermique de trempe et de revenu pour une résistance accrue.Les boulons A325 ont une résistance à la traction minimale de 120 ksi.
ASTMA490 les boulons utilisent un acier faiblement allié résistant à la corrosion atmosphérique.Le matériau est refroidi par air à partir d'une température de traitement thermique plus élevée.Les boulons A490 atteignent des résistances à la traction minimales encore plus élevées de 150 ksi.
Les boulons structurels A325 sont noirs ou à finition unie.Les boulons A490 ont une chimie d'acier résistant aux intempéries pour une résistance à la corrosion atmosphérique.
Les deux types utilisent des têtes hexagonales lourdes et épaisses pour une installation par clé externe.
Applications spécifiques dans les joints de construction en acier
Les boulons structurels lourds relient principalement les sections et composants en acier lourd.Les spécifications A325 et A490 prennent en charge les connexions et joints structurels critiques.
Les applications typiques décrites par l'AISC (American Institute of Steel Construction) comprennent :
l Connexion de colonnes, poutres, poutres et fermes dans les bâtiments
l Épissage de sections de poutres et de poutres pendant la fabrication
l Sécurisation des plaques de base, des goussets et des éléments de charpente à joints
l Ancrage des bases de machines et des supports d'équipement nécessitant une intégrité structurelle
Les boulons ASTM A325 conviennent à la plupart des connexions en acier de construction typiques.Cependant, les boulons haute résistance ASTM A490 offrent une capacité de charge accrue.Les boulons A490 permettent de réduire le nombre de fixations ou de réduire les diamètres.
Ces avantages génèrent des économies potentielles sur les coûts des matériaux et une efficacité de construction.Cependant, les fixations A490 coûtent plus cher que les boulons A325 standard.
Les deux types de boulons structurels hexagonaux lourds fournissent des connexions en acier fiables.Ils s'adaptent aux conceptions optimisées d'aujourd'hui pour une fabrication et un montage économiques.

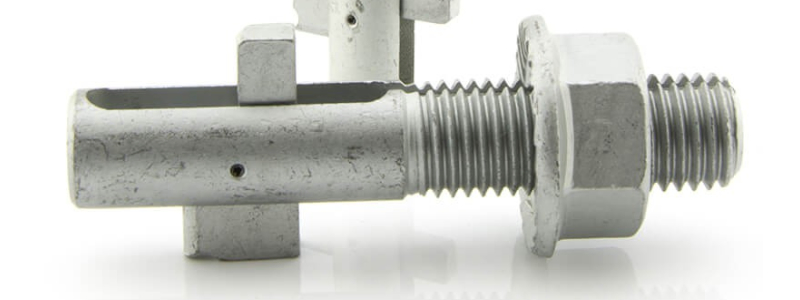

Boulons aveugles
Anatomie d'un boulon aveugle expliquée
Un boulon aveugle se compose de plusieurs composants.Il a une tête plate à une extrémité.L'arbre est partiellement fileté et creux.
À l’intérieur se trouve un manchon en forme de cône appelé manchon à boulon aveugle.Un mandrin denté ou une tige de traction traverse le manchon.À l’arrière se trouve un morceau de queue.
Lors de l'installation, le mandrin tire le manchon dans la tige du boulon.Cela élargit le manchon contre la surface opposée.La tête serre la face avant, créant une connexion sécurisée du côté aveugle.
Avantages par rapport aux rivets et boulons hexagonaux traditionnels
Les boulons aveugles offrent des avantages significatifs par rapport aux fixations standard.Ils fournissent une forte force de serrage comme un boulon traditionnel.Cependant, ils ne nécessitent un accès que d’un seul côté lors de l’installation.
Cela permet de joindre des matériaux dans des espaces confinés ou inaccessibles.Les boulons aveugles éliminent le besoin de maintenir un écrou à l’arrière.Ils s'installent rapidement avec une main ou un outil électrique.
Comparés aux rivets, les boulons aveugles créent des joints plus serrés et plus fiables.Ils peuvent être facilement retirés et réutilisés si nécessaire.Les rivets doivent être percés pour le démontage, ce qui endommage les matériaux.
Guide complet sur les applications et les installations
Les boulons aveugles sont largement utilisés dans la construction et la fabrication.Ils fixent les panneaux muraux, les protections de machines et les conduits.Les applications automobiles incluent l'assemblage de sièges et les composants de soubassement.
Les boulons aveugles en aluminium conviennent aux installations aéronautiques et marines.Les versions en acier inoxydable résistent à la corrosion dans les environnements difficiles.Des boulons aveugles structurels plus grands sécurisent les équipements et les structures lourds.
Pour une installation correcte, percez ou percez la bonne taille de trou.La longueur du boulon doit correspondre à l'épaisseur totale du matériau.Appliquez l’outil et la vitesse d’essorage recommandés pour le type de boulon borgne.
Une fois installé, le manchon se dilate pour remplir l'espace vacant.Le mandrin dentelé tourne, ne laissant que le boulon borgne sécurisé.Les manchons sertis indiquent une expansion et une charge de traction correctes.

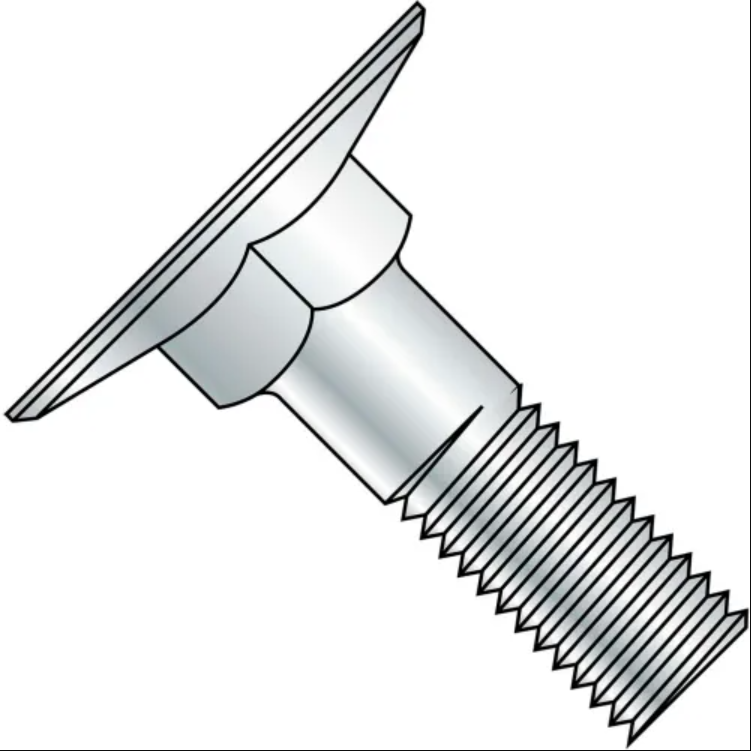

Boulons d'ascenseur
Illustration et description détaillées
Les boulons d'ascenseur ont une tête distincte en forme de U.
La tête incurvée forme une forme de crochet continue.La tige s'étend d'une extrémité du crochet. L'extrémité filetée permet à un écrou de fixer les boulons de l'élévateur.Certaines versions comportent des tiges entièrement filetées pour une adhérence supplémentaire.La tête du crochet fournit un point de montage sécurisé.
Les têtes de boulons d'ascenseur peuvent être ouvertes ou fermées.Les têtes de crochet ouvertes permettent une installation latérale dans les trous.Les têtes de crochet fermées doivent être insérées par une extrémité ouverte.
Ces boulons sont généralement fabriqués en acier à faible ou moyenne teneur en carbone.Les options en acier galvanisé et en acier inoxydable augmentent la résistance à la corrosion.
Procédures d'installation et où cela convient le mieux
Les boulons d'ascenseur s'installent facilement dans des trous ou des supports pré-percés.Le crochet ouvert glisse latéralement dans le trou de montage.Un écrou vissé sur la tige du boulon le fixe.
Pour les boulons d'élévateur à crochet fermé, passez d'abord la tige à travers le support.Faites ensuite pivoter la tête du crochet pour la poser à plat contre la surface.Le filetage sur un écrou verrouille le boulon en position.
Ces boulons excellent pour joindre les rails, les guides et les poutres de support.La tête crochue attrape le bord des composants structurels.Cela crée un point d'ancrage sécurisé avec une force de serrage élevée.
Les boulons d'ascenseur fixent également les rails de guidage, les bases d'équipement et les châssis de machines.Toute application nécessitant un point d’ancrage amovible mais robuste en bénéficie.
Industries et applications bénéficiant des boulons d'ascenseur
Les boulons d’ascenseur sont largement utilisés dans l’industrie du même nom.Ils sécurisent les rails de guidage, les intérieurs de cabine et les composants de contrepoids.La tête crochue s’installe facilement dans les espaces étroits.
Les installations de fabrication utilisent des boulons d’ascenseur pour l’installation des équipements.L’ancrage des bases, des protections et des accessoires de machines-outils est courant.La conception du crochet permet un positionnement et un remplacement rapides des boulons.
D'autres applications incluent les systèmes de manutention tels que les châssis de convoyeurs.La fixation des rails de grue tire également parti de la géométrie des boulons d'ascenseur.Tout assemblage de structure en acier avec des points d'ancrage difficiles à atteindre convient à ces boulons.
Le montage théâtral pour les décors et l'éclairage utilise la polyvalence des boulons d'ascenseur.Leur solidité et leur montage sécurisé en font des incontournables de la production scénique.Les installations rapides sans essorage profitent également aux travaux de maintenance et de construction.

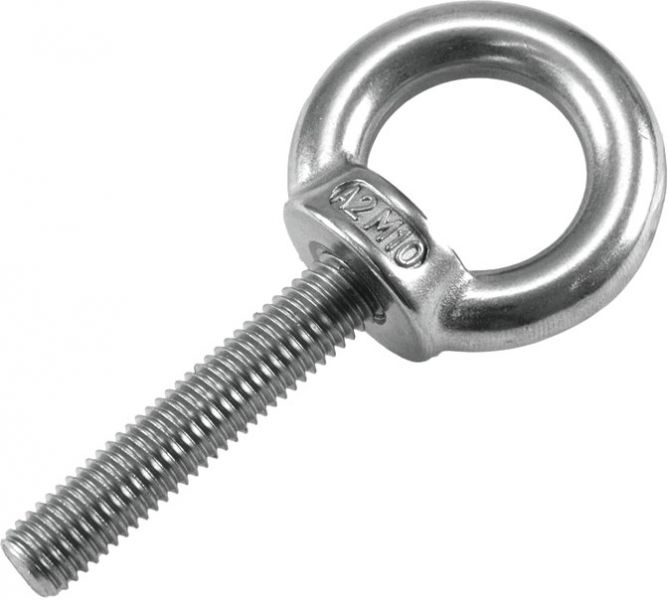

Boulons à œil
Présentation et exemples visuels
Les boulons à œil comportent un anneau ou une boucle circulaire à une extrémité.
Cette conception à œil permet de fixer des câbles, des chaînes ou des crochets.L'extrémité opposée a une tige filetée pour la fixation avec un écrou. Les formes courantes de boulons à œil comprennent :
l Oeil droit - L'anneau s'aligne avec la tige du boulon
l Oeil d'angle - L'anneau forme un angle de 90° avec la tige
l Oeil d'épaule - L'épaule sépare l'anneau des fils
l Oeil rectangulaire - Forme d'anneau oblong pour une solidité accrue
Les boulons à œil sont disponibles dans divers matériaux comme l'acier, l'acier inoxydable et les alliages.
Ils peuvent avoir des revêtements supplémentaires comme le zingage ou la galvanisation à chaud.
Différents types de boulons à œil et leurs utilisations
Boulons à œil droits : Conception la plus simple utilisée pour les applications à tirage direct.Commun pour les lignes de services publics, les panneaux, les étagères et les installations de gréage.
Boulons à œil d'angle : L'angle de 90° facilite le chargement latéral et la traction latérale.Utile pour les attaches de camionnage, le levage d'équipements et les ancrages d'équipements sportifs.
Boulons à œil à épaulement : L'épaule sépare la charge des fils pour une résistance accrue.Convient pour le levage de charges lourdes, le gréement de construction et le déplacement de machines.
Boulons à œil pivotant : L'anneau tourne librement pour permettre un pivotement/pivotement infini.Idéal pour le gréement de voile, les lignes de suspension et les connexions pivots.
Conseils de sécurité et directives de chargement
Inspectez toujours les boulons à œil avant utilisation pour détecter tout dommage ou usure excessive.Remplacez tous les boulons qui semblent étirés, corrodés ou fissurés.
Ne dépassez jamais la limite de charge de travail (WLL) pour la taille.Chargez uniquement dans le sens de traction prévu du boulon pour éviter une charge latérale.
Utilisez le matériel approprié comme des rondelles et des contre-écrous pour plus de sécurité.Appliquez des composés frein-filet pour les applications porteuses critiques.
Lors du calcul du poids total, tenez compte des charges de choc et des angles potentiels.Un dimensionnement approprié des boulons à œil garantit un facteur de sécurité approprié.
Boulons à bride
Comprendre la conception et l'utilité
Les boulons à bride ont une large bride intégrée sous la tête.Cette bride offre une plus grande surface d'appui par rapport aux boulons standards.Il répartit la force de serrage sur une zone plus large.
La forme de la bride empêche la tête du boulon de s'enfoncer dans les surfaces.Il permet une répartition uniforme de la charge sans endommager les matériaux.Les boulons à bride serrent solidement les matériaux plus fins comme la tôle.
Sous la bride, le boulon a un filetage machine partiel ou complet.Certaines versions ont des brides dentelées pour une meilleure adhérence.Les boulons à bride nécessitent un trou de dégagement légèrement plus grand que la tige.
Domaines d'application et guide d'installation
Les boulons à bride excellent dans l'assemblage de tôles, de plastiques ou de bois.La large bride empêche l'écrasement ou l'arrachement dans les matériaux mous.Ils sécurisent les protections, les capots et les panneaux d'équipement des machines.
Les utilisations automobiles incluent l'assemblage de panneaux de carrosserie et la fixation de garnitures.Les boulons à bride installent également des boîtiers électriques, des luminaires et des panneaux.
Pour l'installation, percez la taille de trou recommandée pour le dégagement de la tige.Insérez le boulon de bride à travers le matériau et le composant à assembler.Vissez l'écrou correspondant et serrez au couple spécifié.
Pour les trous traversants, utilisez un écrou à bride sur la face opposée.Cela fournit une force de serrage uniforme contre la surface arrière.
Sélection du boulon à bride adapté à votre projet
Tenez compte de l'épaisseur du matériau et de la résistance à la compression lors du choix des boulons à bride.Des brides plus épaisses offrent plus de surface d'appui pour les applications intensives.Les boulons à bride en acier standard conviennent à la plupart des besoins industriels et d'équipement.
Les boulons à bride en acier inoxydable résistent à la corrosion pour une utilisation extérieure ou marine.Les revêtements de zinc galvanisé augmentent également la résistance à la rouille dans les environnements humides.
Faites toujours correspondre la longueur du boulon à l’épaisseur totale à serrer.Assurez-vous que les filetages s'étendent à travers pour un engagement correct de l'écrou.
Les diamètres des boulons à bride doivent offrir une surface de traction suffisante.Le surdimensionnement empêche le décapage ou le cisaillement sous de lourdes charges de travail.Les marquages de qualité indiquent la résistance et la dureté du matériau du boulon.
Boulons en J
Description détaillée avec images
Les boulons en J tirent leur nom de leur conception distinctive en forme de J.Une extrémité a une courbure circulaire formant le crochet ou la forme « J ».L'extrémité opposée comporte des filetages droits pour fixer un écrou.
Le crochet permet de fixer le boulon en l'accrochant sur les bords ou les lèvres.La section filetée passe à travers des trous ou des supports pour la fixation.Cette combinaison crée un point d'ancrage sécurisé d'un côté.
Les boulons en J sont généralement fabriqués en acier avec diverses options de placage :
l Le zingage offre une protection de base contre la corrosion pour les environnements doux.
l La galvanisation à chaud augmente la résistance à la rouille pour les applications extérieures.
l L'acier inoxydable est très résistant à la corrosion pour les conditions difficiles ou marines.
Son rôle dans la construction et l'ancrage
Les boulons en J excellent dans les applications d'ancrage dans de nombreux secteurs.Dans la construction, ils sécurisent les ancrages en béton et les fondations.Les entrepreneurs utilisent des boulons en J pour fixer les garde-corps, les clôtures et les éléments de charpente.
L'installation de l'équipement utilise des boulons en J pour ancrer les supports et les bases de la machine.L'accessibilité unilatérale simplifie l'installation dans les espaces restreints.Les extrémités des crochets s'accrochent aux patins d'équipement ou aux plaques d'ancrage existantes.
Pour une utilisation marine, les boulons en J sécurisent les ascenseurs à bateaux, les fixations de quai et le matériel.Le crochet courbé s'enroule facilement sur les éléments du cadre pour la fixation.Les versions en acier inoxydable résistent à la corrosion par l'eau salée dans ces environnements.
Directives d'achat et d'installation
Lors de la sélection des boulons en J, faites correspondre les diamètres aux charges nominales attendues.Des diamètres plus grands offrent une plus grande résistance à la traction pour un ancrage plus lourd.Vérifiez que la taille du crochet correspond aux dimensions de votre point de montage.
Les longueurs standard des boulons en J vont de 3 à 24 pouces par incréments de 1 pouce.
En mesurant la longueur requise, vous garantissez que le crochet en J élimine les obstructions.Des boulons plus longs permettent de passer à travers des piles de matériaux épais. Pour l'installation, percez la taille de trou recommandée pour le dégagement de la tige.Insérez d'abord l'extrémité du crochet en J dans le trou ou l'espace.
Faites tourner le boulon pour attraper le crochet, puis fixez-le avec un écrou.

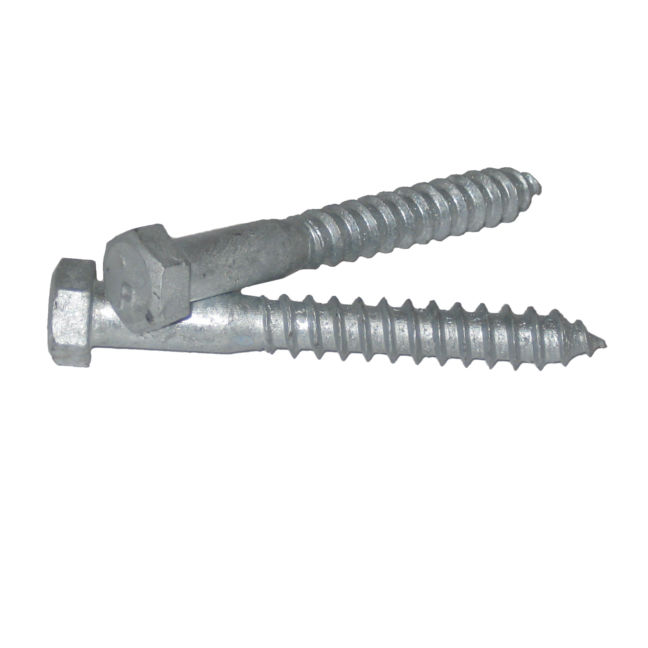

Tire-fonds
Ce qui distingue les tire-fonds : un aperçu avec des images
Les tire-fonds sont des vis à bois robustes avec un filetage coudé et profilé.Ils comportent une tête hexagonale pour le serrage et l'installation d'une clé.
Les filetages coudés et grossiers mordent dans le bois pour des connexions extrêmement sécurisées.Cela permet aux tire-fonds de résister à de lourdes charges et forces de traction.
Contrairement aux vis à bois standard, les tire-fonds tirent leur adhérence du filetage.Le grand diamètre et l'arbre partiellement non fileté résistent à la rotation.
Les tire-fonds ont des diamètres de 1/4' à 1' ou plus.Les longueurs typiques vont de 1' à 12' ou plus.
Quand et où utiliser les tire-fonds
Les tire-fonds fixent des éléments structurels lourds comme les solives de plancher et les linteaux.Leur résistance à l'arrachement sécurise les longerons de terrasse aux maisons et aux bâtiments.Les charpentiers utilisent des tire-fonds pour assembler de gros composants de construction en bois.
Dans les milieux industriels et agricoles, les tire-fonds fixent les bases des machines.Les supports d'équipement utilisent la résistance des tire-fonds là où l'ancrage dans le béton n'est pas réalisable.Les meubles de magasin et les établis robustes utilisent des menuiseries à tire-fond.
D'autres applications incluent le montage d'équipements de camion, les ancrages de remorques et les poteaux électriques.Partout où cela nécessite la solidité des tire-fonds sans accéder aux deux côtés, cela convient aux décalages.
Meilleures pratiques d'installation pour la durabilité et la résistance
Percez toujours un trou pilote pour les tire-fonds avant de les enfoncer. Le trou pilote empêche le bois de fendre et de dénuder les filetages.Le diamètre doit correspondre étroitement au diamètre de la racine du tire-fond.
Ensuite, appliquez du savon ou du lubrifiant à la cire d'abeille sur les filetages avant l'installation.Cela réduit la friction, permettant au décalage de couper ses propres fils.
Utilisez une clé à douille pour tourner lentement le tire-fond.L'application d'une pression constante permet aux fils de mordre en toute sécurité.
Serrez les tire-fonds jusqu'à ce qu'ils soient complètement fixés, mais évitez de trop les serrer.Un serrage excessif peut dénuder les fils de bois ou endommager la fixation.
Pour une adhérence maximale, les tire-fonds doivent pénétrer dans l’élément structurel principal.Au moins les 2/3 de la longueur du filetage doivent s'engager pour une résistance adéquate.

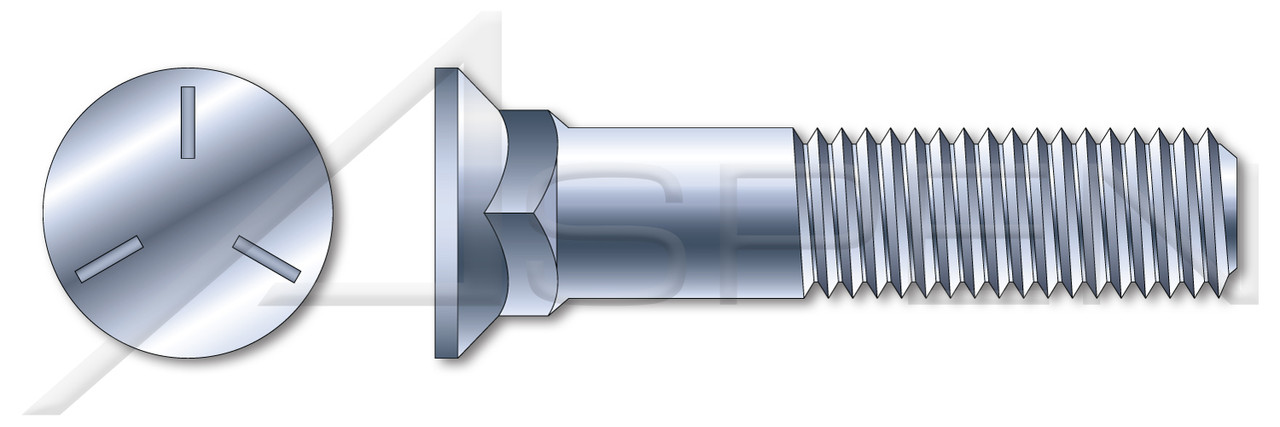

Boulons de charrue
Les boulons de charrue sont essentiels pour les machines lourdes, offrant une conception unique qui comprend une tête plate, bombée ou convexe couplée à un col conique pour un ajustement parfait et affleurant.Disponibles dans des tailles allant de 0,375 à 1 pouce (9,5 mm à 25,4 mm) et que l'on trouve couramment dans les grades 5 et 8, ces boulons sont conçus pour la durabilité et la résistance.
Fonctionnalités et applications
l Conception affleurante: Les têtes sont conçues pour affleurer les surfaces des machines, évitant ainsi les accrocs et favorisant des opérations plus fluides.
l Col effilé: Assure un ajustement serré et sécurisé, réduisant ainsi le risque de mouvement du boulon.
l Applications polyvalentes: Initialement utilisés dans l'assemblage de charrues, les boulons de charrue d'aujourd'hui fixent divers composants d'équipement de construction, améliorant à la fois la fonctionnalité et l'esthétique.
l Qualités des matériaux: Les boulons de grade 5 sont préférés pour un usage général, tandis que le grade 8 est recherché pour les applications à fortes contraintes, offrant une résistance inégalée.
Choisir le bon boulon de charrue
La sélection du boulon de charrue parfait implique de prendre en compte le style de tête, la qualité du matériau et la longueur du filetage pour répondre aux exigences de la machine.La compatibilité avec la conception de l'équipement garantit un ajustement parfait, essentiel pour des performances et une sécurité optimales.
Boulons de contrôle de tension
Le système de boulonnage à contrôle de tension se situe à l’avant-garde de l’ingénierie structurelle moderne, étant rapidement devenu la méthode privilégiée pour la résistance à la traction dans la construction.Ce système innovant combine le boulon ASTM A325 TC, l'écrou hexagonal lourd ASTM A194 2-H et la rondelle plate ASTM F-436, facilitant une approche plus rationalisée et plus rentable de l'assemblage de joints en acier.
Composants clés favorisant l'efficacité
l Boulon ASTM A325 TC: Indispensable pour des joints en acier durables, optimisant la répartition des charges.
l Écrou hexagonal lourd ASTM A194 2-H et rondelle plate ASTM F-436: Ces composants garantissent un ajustement sûr et une répartition uniforme de la pression, essentiels au maintien de l'intégrité structurelle.
Cet assemblage efficace prend en charge une installation sur un seul côté par un seul opérateur, réduisant considérablement les besoins en main-d'œuvre et les délais du projet.
Applications éprouvées
Des gratte-ciel imposants aux ponts expansifs, le système de boulonnage TC offre une fiabilité inégalée.Simplifiant la construction tout en garantissant la longévité et la sécurité de ces structures essentielles, les boulons TC font désormais partie intégrante des projets exigeant une résistance sans compromis.
Approbation de l’industrie
Reconnu par l'American Institute of Steel Construction (AISC) et le Research Council on Structural Connections (RCSC), le système de contrôle de tension est célébré pour avoir révolutionné la technologie des boulons structurels.
Goujons à filetage continu et boulons de suspension
Applications de goujons à filetage continu B7
Les goujons à filetage continu ont des filetages complets uniformes sur toute leur longueur.B7 fait référence à une nuance d'acier allié spécifique pour ces goujons.Les goujons B7 offrent une résistance accrue par rapport aux options en acier plus doux.
Leur conception entièrement filetée permet une utilisation avec des écrous dans n'importe quelle position.Cela fait des goujons à filetage continu des composants de fixation très polyvalents.Les applications courantes des goujons B7 incluent :
l Sécurisation des composants de la machine et des bases d'équipement
l Jonction du cadre structurel et des plates-formes d'accès
l Montage d'équipements électriques, de boîtiers et de coffrets
l Assemblage de tuyauterie et de vannes de procédés industriels
l Fixation de chaudières, d'échangeurs de chaleur et de récipients sous pression
Les goujons B7 résistent mieux aux températures extrêmes et aux conditions environnementales que les aciers standards.Leur composition en alliage offre une résistance à la corrosion et des propriétés mécaniques améliorées.
Pour les services critiques, les goujons à filetage continu B7 garantissent une intégrité de charge fiable.

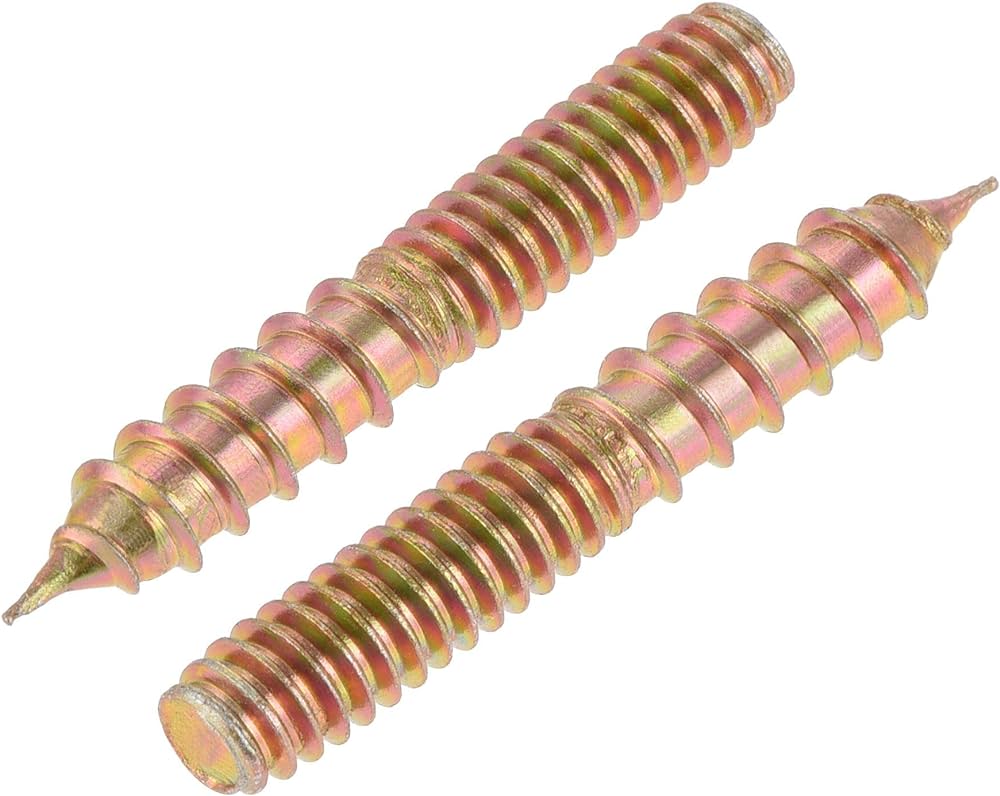

Boulons de suspension pour applications aériennes et appareils de plomberie
Les boulons de suspension comportent des filetages à chaque extrémité avec un épaulement non fileté.L'épaulement central s'étend à travers la surface de montage ou le support.Une extrémité se fixe avec un écrou, tandis que l'extrémité filetée opposée supporte les charges.
Ces conceptions de boulons à double extrémité suspendent les composants au-dessus ou au-dessous des surfaces.Les utilisations courantes en hauteur comprennent le montage de luminaires, de panneaux et de canalisations.Pour la plomberie, les boulons de suspension fixent les supports de tuyaux traversant les murs à colombages.
Les longueurs d'épaulement s'adaptent à différentes épaisseurs de matériau à pénétrer.Les dimensions d'épaulement standard permettent la compatibilité avec les composants de plomberie standard.
Les boulons de suspension sont disponibles en acier, en acier inoxydable et en laiton.Les versions en acier conviennent aux environnements intérieurs secs à usage général.L'acier inoxydable résiste à l'humidité et aux conditions corrosives des salles de bains.
Dans les environnements industriels, les boulons de suspension fixent les chemins de câbles et les conduits.Ils fournissent des points de montage facilement réglables pour l'infrastructure.
Choisir le bon boulon pour votre projet
Choisir le boulon approprié pour tout projet est crucial pour garantir la durabilité, la fiabilité et la sécurité.Divers facteurs doivent être pris en compte pour prendre une décision éclairée et conforme aux exigences du projet.
Facteurs à considérer lors du choix d'un boulon
Résistance matérielle
Le matériau du boulon détermine sa résistance à la corrosion, à la chaleur et à l’usure.L'acier inoxydable résiste à la rouille, ce qui le rend idéal pour les applications extérieures.Les boulons en acier au carbone offrent une résistance pour les tâches lourdes mais peuvent nécessiter des revêtements protecteurs.
Résistance à la traction
La résistance à la traction est la mesure de la résistance d'un boulon à la rupture sous tension.Les boulons de qualité supérieure peuvent supporter plus de contraintes, essentielles pour les projets structurels.Tenez compte de la charge que le boulon supportera pour sélectionner une qualité appropriée.
Considérations environnementales
Des facteurs environnementaux tels que l'humidité, la température et l'exposition aux produits chimiques peuvent affecter les performances d'un boulon.Les environnements corrosifs peuvent nécessiter des matériaux spécialisés comme des alliages ou des boulons revêtus pour éviter la dégradation au fil du temps.
Comprendre ces facteurs joue un rôle essentiel dans la sélection du bon boulon pour votre projet.La résistance du matériau garantit que le boulon résiste aux conditions extérieures, la résistance à la traction garantit qu'il peut supporter la charge requise et la prise en compte des facteurs environnementaux garantit sa longévité.La combinaison de ces considérations vous oriente vers le boulon le plus approprié, optimisant ainsi le succès et la sécurité du projet.### Choisir le bon boulon pour votre projet
L'identification du boulon idéal pour une application spécifique implique la compréhension de divers facteurs, notamment les qualités de boulons, qui jouent un rôle essentiel pour garantir l'intégrité structurelle et la longévité des pièces assemblées.
Catégories de boulons et leur pertinence
Comprendre le système de notes
Les qualités des boulons indiquent la résistance du matériau du boulon, les nombres plus élevés représentant une plus grande résistance à la traction.Ce système aide à déterminer le bon boulon pour des exigences de charge spécifiques.
Briser le système de notation
Le système de qualité varie principalement de 2 à 8 boulons communs, chacun étant conçu pour des applications différentes.Par exemple, les boulons de grade 2 conviennent aux applications légères, tandis que les grades 5 et 8 sont destinés à des tâches plus exigeantes.
Faire le bon choix
La sélection d'un boulon avec une qualité appropriée est cruciale pour garantir que le boulon peut résister aux contraintes opérationnelles.La prise en compte des besoins spécifiques du projet facilite le choix de la qualité de boulon qui garantit sécurité et durabilité.
FAQ
Question : Quelle est la différence entre un boulon et une vis ?
UN: Les boulons nécessitent des écrous pour la fixation.Les vis créent leurs propres filetages.La sélection dépend des besoins du projet.
Question : Comment sélectionner le bon type de boulon pour mon projet ?
UN: Tenez compte de la charge, de la compatibilité des matériaux et de l’exposition environnementale.Le matériau et la qualité des boulons sont des facteurs cruciaux.
Question : Puis-je échanger différents types de boulons dans les applications ?
UN: En général, non.Chaque type de boulon répond à un objectif spécifique.Une substitution incorrecte peut conduire à un échec.
Question : Quelles mesures préventives peut-on prendre contre la corrosion des boulons ?
UN: Utilisez des matériaux résistants à la corrosion.Appliquer des revêtements protecteurs.Un entretien régulier peut prolonger la durée de vie des boulons.
Question : Comment éviter le desserrage des boulons dans les machines vibrantes ?
UN: Utilisez des mécanismes de verrouillage comme des contre-écrous.Choisissez des boulons conçus pour résister aux vibrations.Vérifiez et maintenez régulièrement l'étanchéité.
